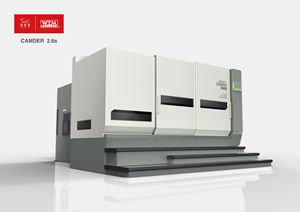

五軸深孔鉆機床

“五軸深孔鉆機床”是為加工復雜模具而設計, 為全亞洲首創, 并于2009年4月30日獲得國家專利。經過不斷改良和創新, 現已發展至第四代。產品保留以往的高精度、高品質，還集合了以人性化的操作、舒適、方便的最新設計理念，特別適合于有復合角度之機加工工件, 在銑削、鉆孔(深孔)、螺紋加工等方面有卓越表現, 如：汽車模具的保險桿、儀表板、門板、機械件的大型箱體之四面加工。

詳情點擊http://www.wim.hk/了解更多

型號單位CAMDER 1.6SCAMDER 2.6SCAMDER 3.6S加工能力槍鉆鉆孔直徑 mm3～403~50噴吸鉆鉆孔直徑 mm-18～5018～65槍鉆最da鉆孔深度 mm1200+5001500+550噴吸鉆最da鉆孔深度 mm-1000攻絲能力 -M20×2.5M30×3.5M36×4銑削能力 cc/min180300400加工行程工作臺左右行程（Ｘ） mm150025003000滑臺行程（Ｙ） mm12001500立柱行程（Ｚ） mm500800滑枕旋轉角度（Ａ） -主軸向上轉15°，向下轉25°主軸中心至工作臺面 mm0～12000～1500主軸端面至工作臺中心 mm466～966530～1330630～1430主軸主軸錐孔 -BT40BT50主軸最高轉速 rpm60004000加工速度快速進給（X、Ｙ、Ｚ、Ｗ） m/min8滑枕最高轉速（Ａ） Degree/min215工作臺最高轉速（Ｂ） rpm2功率主軸電機 kW15/18.5（15min）15/18.5（15min）X 軸進給伺服電機 N·m2036*Y 軸進給伺服電機 N·m27Z 軸進給伺服電機 N·m27W 軸進給伺服電機 N·m1127A 軸進給伺服電機 N·m20B 軸進給伺服電機 N·m2736機床總功率 kW5364數控分度臺負重 ton82030尺寸（長×寬） mm1200×10002200×16002400×1800冷卻系統 冷卻液壓力范圍（槍鉆） MPa 2～11冷卻液壓力范圍（噴吸鉆） MPa-1.0～2.01.0～2.0冷卻液流量范圍（槍鉆） L/min6～1206~140冷卻液流量范圍（噴吸鉆） L/min-40～12540～163尺寸及重量機床占地面積（長×寬） mm6443×57008240×72508688×7830機床最大高度 mm372042504780機床重量 ton183440數控系統
-FANUC 0i-MF
