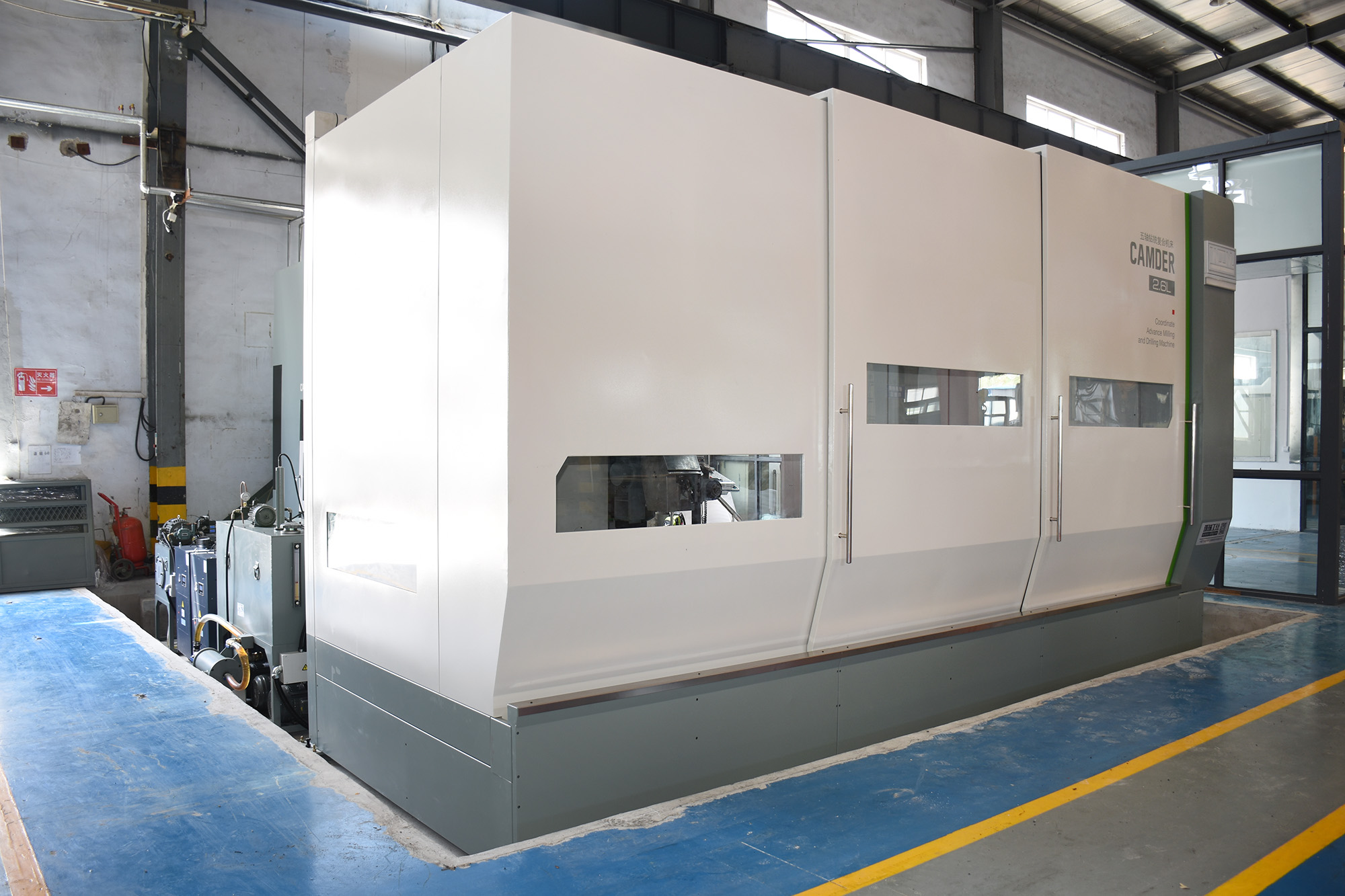

七軸數控深孔鉆機床

七軸數控深孔鉆機床（http://www.wim.hk/）的特性：

1. 加工功能：具有深孔槍鉆、噴吸鉆、重型銑削加工功能噴吸鉆是雙鉆管自身具有封油結構，不需要導向套貼合工件來進行封油，對要加工孔的工件表面要求不高，適用性非常廣泛，用在鉆銑復合機床上“如虎添翼”。

2. 鉆銑切換：采用導向箱自動傾斜向上移開的方式，可快速實現深孔鉆削模式與銑削模式的切換，避免了加工時前導向對工件及回轉臺回轉時帶來的妨礙。

3. A軸偏擺角度：向上轉15度，向下轉25度，Y軸絲杠和A軸絲杠各自傳動，結構合理，穩定性好。

4. A軸：滑枕通軸鉸結在滑臺上，通過絲杠拉動旋轉，導軌類同矩形導軌結構，結構簡潔，加工、裝配、調試方便，精度容易保證。

5. 鉆桿支撐架移開方式：鉆桿支撐架移動到導軌末端旋轉板，旋開即可實現。

6. 數控回轉工作臺：采用雙伺服消隙靜壓油浮支撐導軌，精度高，支撐面積大，工作臺不易變形，穩定。

7. 機床配重：液壓配重且配有氮氣：反應速度快，穩定性強，加工精度高，銑削加工表現卓越。

8. 軸數：工作臺直線運動（X軸）、滑臺上下運動（Y軸）、立柱前后運動（Z軸）、主軸箱前后運動（W軸)、滑枕旋轉（A軸）、工作臺回轉（B軸），共六軸，與同行同類別機床相比軸數不會少，坐標軸命名也與***標準之規定相吻合。

9. 導軌的布局：X、Y、Z、W均采用兩條導軌，采用高剛性重載滾柱導軌，這種結構具有較高的導向精度，良好的低速運動平穩性，高速運動順暢，精度更有保障。

型號單位CAMDER 1.6SCAMDER 2.6SCAMDER 3.6S加工能力槍鉆鉆孔直徑 mm3～403~50噴吸鉆鉆孔直徑 mm-18～5018～65槍鉆da鉆孔深度 mm1200+5001500+550噴吸鉆da鉆孔深度 mm-1000攻絲能力 -M20×2.5M30×3.5M36×4銑削能力 cc/min180300400加工行程工作臺左右行程（Ｘ） mm150025003000滑臺行程（Ｙ） mm12001500立柱行程（Ｚ） mm500800滑枕旋轉角度（Ａ） -主軸向上轉15°，向下轉25°主軸中心至工作臺面 mm0～12000～1500主軸端面至工作臺中心 mm466～966530～1330630～1430主軸主軸錐孔 -BT40BT50主軸高轉速 rpm60004000加工速度快速進給（X、Ｙ、Ｚ、Ｗ） m/min8滑枕高轉速（Ａ） Degree/min215工作臺高轉速（Ｂ） rpm2功率主軸電機 kW15/18.5（15min）15/18.5（15min）X 軸進給伺服電機 N·m2036*Y 軸進給伺服電機 N·m27Z 軸進給伺服電機 N·m27W 軸進給伺服電機 N·m1127A 軸進給伺服電機 N·m20B 軸進給伺服電機 N·m2736機床總功率 kW5364數控分度臺負重 ton82030尺寸（長×寬） mm1200×10002200×16002400×1800冷卻系統 冷卻液壓力范圍（槍鉆） MPa 2～11冷卻液壓力范圍（噴吸鉆） MPa-1.0～2.01.0～2.0冷卻液流量范圍（槍鉆） L/min6～1206~140冷卻液流量范圍（噴吸鉆） L/min-40～12540～163尺寸及重量機床占地面積（長×寬） mm6443×57008240×72508688×7830機床大高度 mm372042504780機床重量 ton183440

數控系統
-FANUC 0i-MF
