貼片PTC自恢復保險絲0603系列(LP-TSM系列)介紹

一.自恢復保險絲工作原理:

高分子自恢復保險絲PTC是由聚合物PTC原料摻加導體所制成的。在正常工作狀態中此元件電阻值遠小于電路中的其余的電阻。電流急速增加的時候，PTC對過流情況做出反應，從低電阻變高電阻來保護電路。阻抗的增加便限制了電流的通過，從而將電路中的電流減少為任意電路元件均可以安全承載的值。而保護設備免于損壞。

二 LP-TSM系列產品(0603mils/1608mm)特點:

1所有產品均為無鉛產品,符合歐盟2002/95/EC ROHS標準.

2尺寸小,節約空間及成本.

3 可實現電路的自復保護.

4 快速跳斷時間.

5 低阻抗

6 適合自動化裝配

7 安規認證:UL ,CSA,TUV.

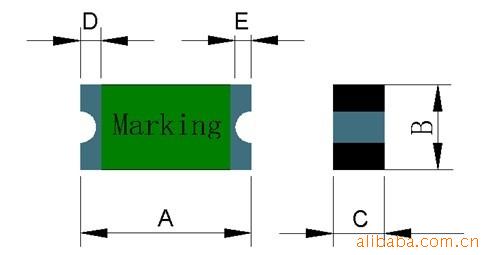

三 LP-TSM系列產品(0603mils/1608mm)尺寸:

型號

A(值)

B(值)

C(值)

D(小值)

E(小值)

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

LP-TSM010

1.60

0.063

0.80

0.031

1.0

0.039

0.1

0.004

0.2

0.008

LP-TSM020

1.60

0.063

0.80

0.031

1.0

0.039

0.1

0.004

0.2

0.008

LP-TSM025

1.60

0.063

0.80

0.031

1.0

0.039

0.1

0.004

0.2

0.008

LP-TSM035

1.60

0.063

0.80

0.031

1.0

0.039

0.1

0.004

0.2

0.008

LP-TSM050

1.60

0.063

0.80

0.031

1.0

0.039

0.1

0.004

0.2

0.008

LP-TSM075

1.60

0.063

0.80

0.031

1.5

0.059

0.1

0.004

0.2

0.008

LP-TSM100

1.60

0.063

0.80

0.031

1.8

0.071

0.1

0.004

0.2

0.008

四 LP-TSM系列產品(0603mils/1608mm)電氣性能:

型號

IH

(A)

IT

(A)

動作（trip)

Vmax

(V)

Imax

(A)

PDtyp

(W)

Rmin

(Ω)

R1max

(Ω)

電流(A)

動作時間(秒)

LP-TSM010

0.10

0.30

8.00

1.50

15.00

40.00

0.50

0.800

6.000

LP-TSM020

0.20

0.50

8.00

0.02

9.00

40.00

0.50

0.600

2.500

LP-TSM025

0.25

0.55

8.00

0.02

9.00

40.00

0.50

0.500

2.000

LP-TSM035

0.35

0.75

8.00

0.10

6.00

40.00

0.50

0.200

1.200

LP-TSM050

0.50

1.00

8.00

0.10

6.00

50.00

0.50

0.120

0.400

LP-TSM075

0.75

1.50

8.00

0.20

6.00

50.00

0.50

0.080

0.250

LP-TSM100

1.00

1.80

8.00

0.30

6.00

50.00

0.50

0.050

0.200

IH: 25℃靜止空氣中不觸發自復保險絲PTC電阻突變的電流.

IT: 25℃靜止空氣中自復保險絲PTC從低阻轉為高阻的電流.

Vmax:自復保險絲PTC能承受的工作電壓

Imax:自復保險絲PTC在電壓下所能承受的電流.

PDtyp:在25℃靜止空氣環境下，PTC動作狀態的功率損耗總值

Rmin: 在25℃靜止空氣環境下，PTC動作之前的小電阻值。

R1max：在25℃靜止空氣環境下，PTC元件焊接1小時的電阻值。
