PTC電池過流保護片-LP系列

一 PTC電池過流保護片的工作原理:

PTC電池過流保護片是由聚合物PTC原料摻加導體所制成的。在正常工作狀態中此元件電阻值遠小于電路中的其余的電阻。電流急速增加的時候，PTC對過流情況做出反應，從低電阻變高電阻來保護電池。阻抗的增加便限制了電流的通過，從而將電池中的電流減少為任意電路元件均可以安全承載的值,而保護電池不受損壞.

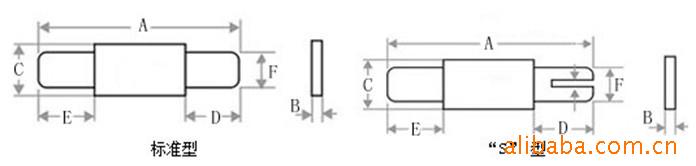

二 LP系列產品的產品尺寸(mm):

型號

A

B

C

D

E

F

小值 值

小值 值

小值 值

小值 值

小值 值

小值 值

LP450

24.0 26.0

0.5 1.0

9.90 10.5

5.0 6.7

5.0 6.7

5.9 6.1

LP550

35.0 37.0

0.5 1.0

7.10 7.60

5.0 6.9

5.0 6.9

4.9 5.1

LP600

24.0 26.0

0.5 1.0

13.4 14.0

5.0 6.9

5.0 6.9

5.9 6.1

LP730

26.0 29.1

0.5 1.0

13.9 14.5

4.0 6.0

4.0 6.0

5.9 6.1

LP880

62.8 65.2

0.5 1.0

7.90 8.50

10.0 12.0

10.0 12.0

5.9 6.1

LP900

45.0 48.0

0.5 1.3

7.90 8.50

4.0 7.0

4.0 7.0

5.9 6.1

LP1300

61.5 66.5

0.5 1.3

9.40 10.0

5.0 7.5

5.0 7.5

5.9 6.1

LP1410

58.0 60.0

0.5 1.3

13.4 14.0

5.0 7.0

5.0 7.0

5.9 6.1

三 LP系列產品電氣性能:

型號

IH

(A)

IT

(A)

動作（trip)

Vmax

(V)

Imax

(A)

PDtyp

(W)

Rmin

(Ω)

Rmax

(Ω)

R1max

(Ω)

電流(A)

動作時間(秒)

LP450

4.5

8.90

22.50

5.00

20.00

100.00

1.40

0.011

0.020

0.028

LP550

5.5

10.50

27.50

5.00

20.00

100.00

2.00

0.009

0.016

0.022

LP600

6

11.70

30.00

5.00

20.00

100.00

1.70

0.007

0.014

0.019

LP730

7.3

14.10

30.00

5.00

20.00

100.00

1.90

0.006

0.012

0.015

LP880

8.8

16.00

44.00

5.00

20.00

100.00

2.00

0.0065

0.0105

0.0145

LP900

9

16.70

45.00

5.00

20.00

100.00

3.00

0.006

0.010

0.014

LP1300

13

21.20

50.00

10.00

20.00

100.00

2.20

0.004

0.007

0.009

LP1410

14.1

26.20

70.00

5.00

20.00

100.00

2.20

0.003

0.005

0.007

IH:25℃靜止空氣中不觸發自復保險絲PTC電阻突變的電流.

IT: 25℃靜止空氣中自復保險絲PTC從低阻轉為高阻的電流.

Vmax:自復保險絲PTC能承受的工作電壓

Imax:自復保險絲PTC在電壓下所能承受的電流.

PDtyp:在25℃靜止空氣環境下，PTC動作后的功率損耗總值

Rmin: 在25℃靜止空氣環境下，PTC動作之前的小電阻值。

Rmax： 在25℃靜止空氣環境下，PTC動作之前的電阻值。

R1max：在25℃靜止空氣環境下，PTC動作之前的焊接電阻值。
