IP防護等級試具｜IP防觸電試驗探棒

IP防護等級試具

一、基本簡介:

1.根據GB4706.1、GB2099.1及相關IEC61032、UL等相應條款制作而成。 　　

2.試驗彎指是進行家用和類似問題用途電器防觸電保護試驗的器具.

二、目錄

根據IEC61032及GB4706.1等標準主要分有以下試驗探棒： 　　

1、A型探棒（IEC61032圖1） 　　

2、B型探棒（IEC61032圖2） 　　

3、C型探棒（IEC61032圖3） 　　

4、D型探棒（IEC61032圖4） 　　

5、1號探棒（IEC61032圖5） 　　

6、2號探棒（IEC61032圖6） 　　

7、11號探棒（IEC61032圖7） 　　

8、12號探棒（IEC61032圖8） 　　

9、13號探棒（IEC61032圖9） 　　

10、14號探棒（IEC61032圖10） 　　

11、17號探棒（IEC61032圖11） 　　

12、18號探棒（IEC61032圖12） 　　

13、19號探棒（IEC61032圖13） 　　

14、31號探棒（IEC61032圖14） 　　

15、32號探棒（IEC61032圖15） 　　

16、41號探棒（IEC61032圖16） 　　

17、43號探棒（IEC61032圖17）

三、產品介紹

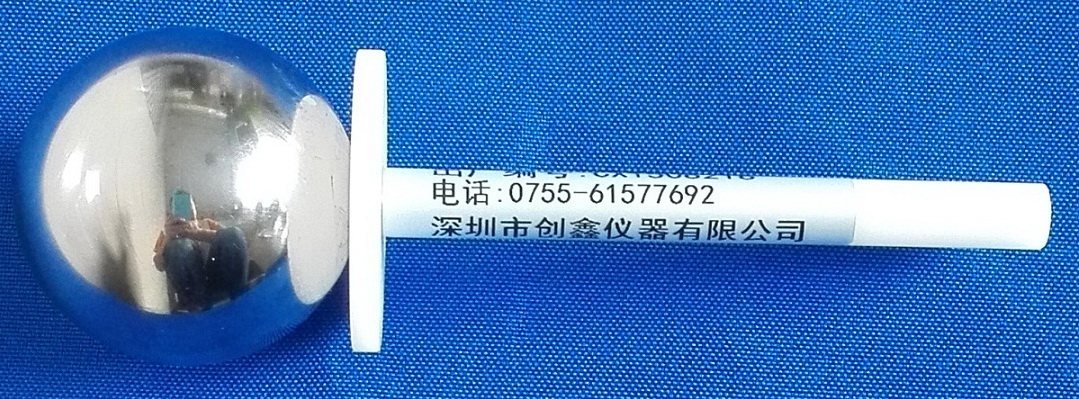

1、 A型探棒（試具A探針）

產品概述：符合IEC61032圖1試具A、GB16842試具A、GB4208IP1、IEC60529IP1、IEC60065等標準要求。

用于防止手背觸及的防護檢驗。 　　

●可訂制帶50±5N推力。

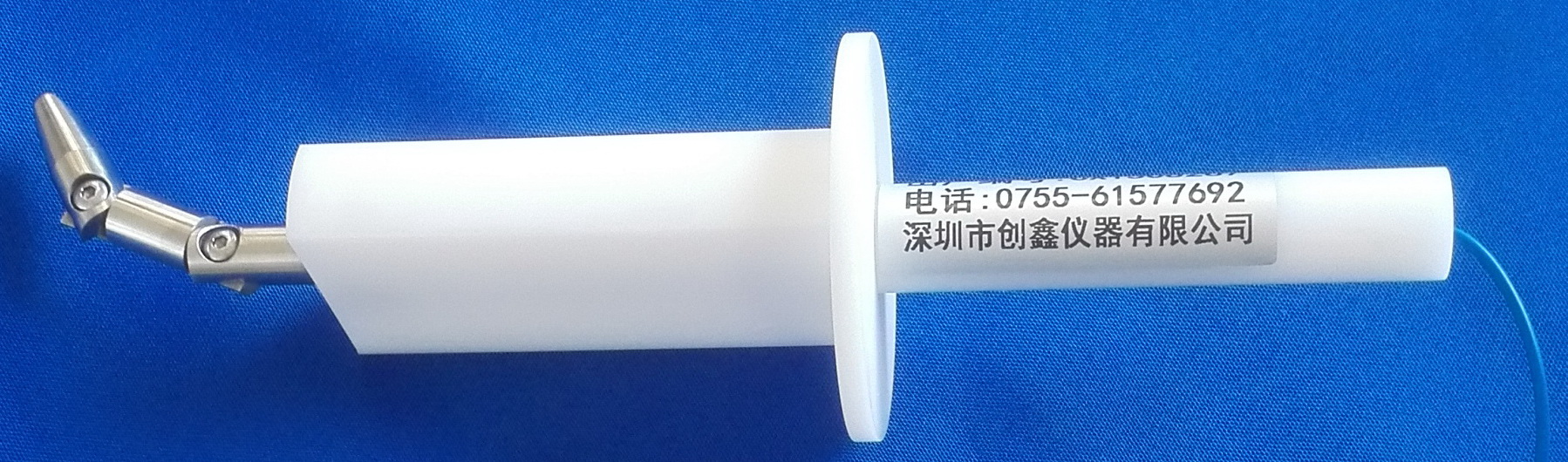

2、B型探棒（標準試驗指）

產品概述：符合GB4706、GB2099、GB4943、GB4208IPX2、GB3883圖1、IEC61032圖2試具B、IEC950圖2A、IEC60884、IEC60335、GB/T16842試具B、UL507、 EN60529圖1、UL1278圖8.4等標準要求。

用于防止手指觸及或防觸電檢驗的防護檢驗。 　　

●可訂制帶10±1N推力。

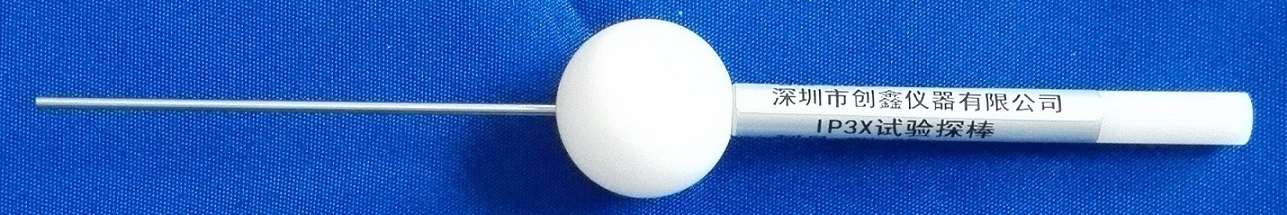

3、C型探棒(試具C探針)

產品概述：符合IEC61032圖2試具C、IEC60529IP3、GB4208IP3、GB/T16842試具C、GB8898、IEC60065、IEC60598、GB7000等標準要求。

用于防止手持工具觸及的防護檢驗。 　　

●可訂制帶3±0.3N推力。

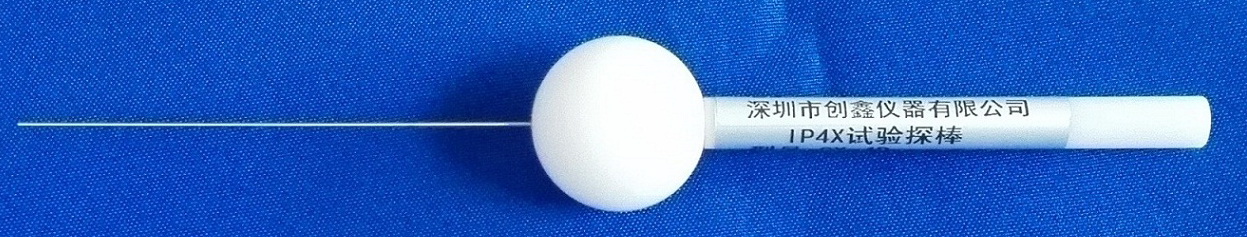

4、D型探棒(試具D探針)

產品概述：符合IEC61032圖4試具D、IEC60529IP3、GB4208IP4、GB/T16842試具D、GB8898、IEC60065、IEC60598、GB7000等標準要求。、

用于防止手持金屬絲觸及的防護檢驗。 　　

可訂制帶1±0.1N推力。

5、1號探棒（試驗鋼球）

產品概述：符合IEC61032圖5試具1、IEC60529IP1、GB4208IP1等標準要求， 直徑為50。

用以檢驗防止直徑大于等于50㎜的固異物進入設備內部。 　　

可訂制帶手柄。

6、2號探棒（試驗鋼球）

產品概述：符合IEC61032圖6試具2、IEC60529IP2、GB4208IP2等標準要求,直徑為12.5。用以檢驗防止直徑大

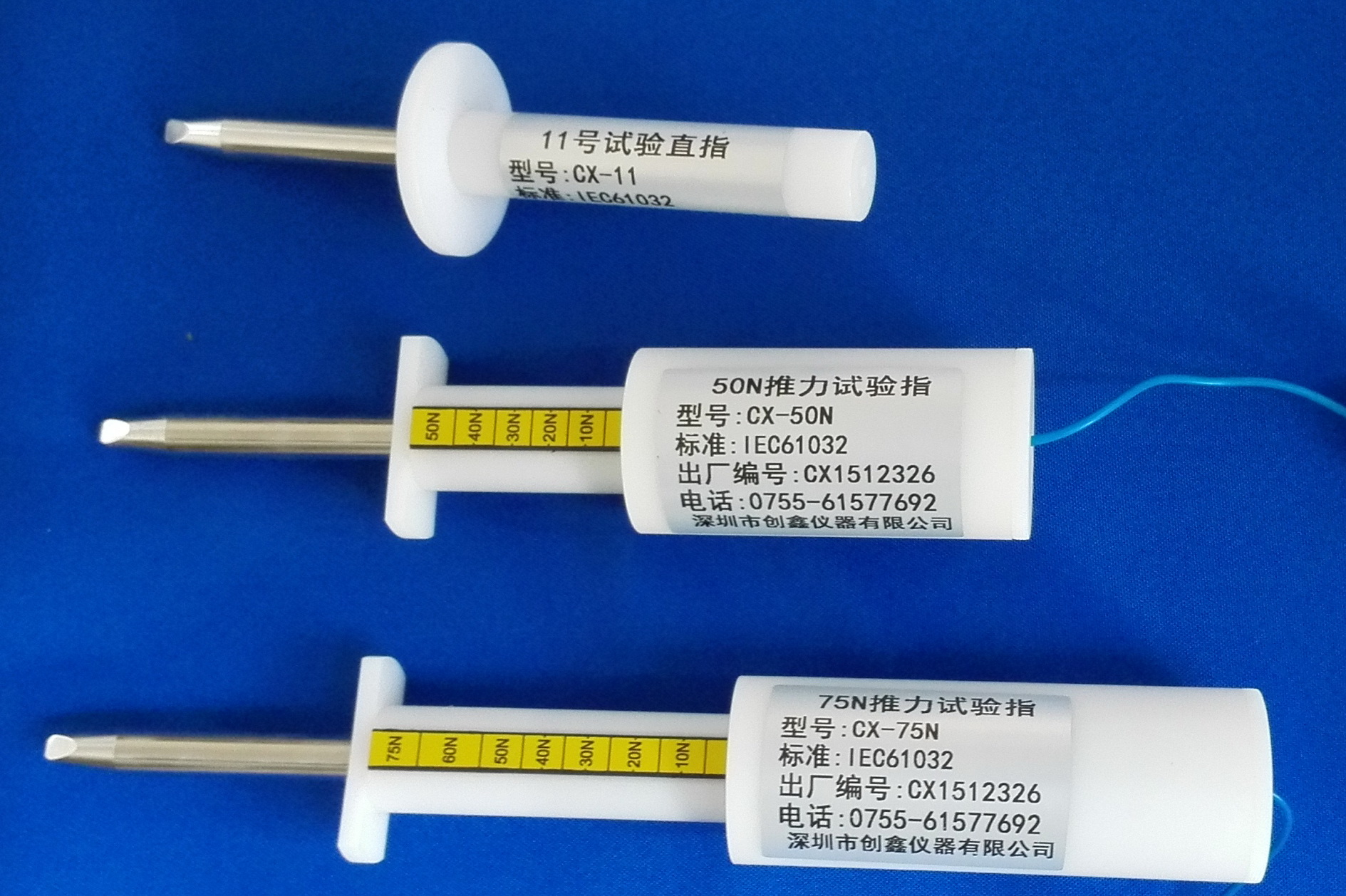

7、11號探棒（試驗直指）

產品概述：符合IEC61032圖7試具11、GB/T16842試具11、GB8898、IEC60065、IEC60598、GB7000、IEC60335、GB4706等標準要求。

用于檢驗防止人體觸及部件，也可用于檢驗外殼的孔或外殼內部擋板的機械強度。 　

●可訂制帶10～50N推力

●可訂制帶10～75N推力　　

●可訂制帶5～30N推力

8、12號探棒（試驗長銷）

產品概述：符合IEC61032圖8試具12、GB/T16842試具12等標準要求，

用于檢驗帶電部件或機械部件是否被觸及。

9、13號探棒（試驗銷）

產品概述：符合IEC61032圖9試具13、GB/T16842試具13、IEC60950圖2B、IEC60335、GB4706、GB8898、IEC60065等標準，

用于檢驗0類設備和Ⅱ類設備中危險的帶電部件是否被觸及。

10、14號探棒（試具14探針）

產品概述：符合IEC61032圖10試具14要求，用于檢驗通過電氣插座的防護外罩能否觸及內部的危險帶電部件，配尼龍手柄。

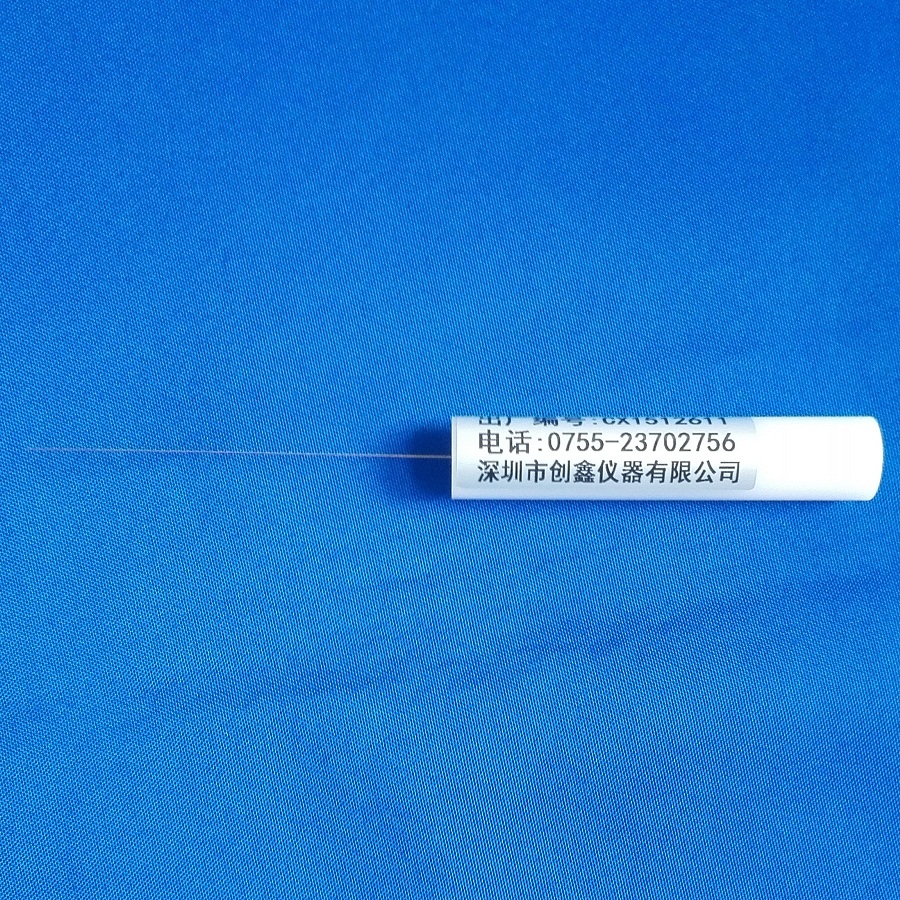

11、17號探棒（試具17探針）

產品概述：符合IEC61032圖11試具17要求，用于檢驗電動玩具的帶電部件是否被觸及，配尼龍手柄。

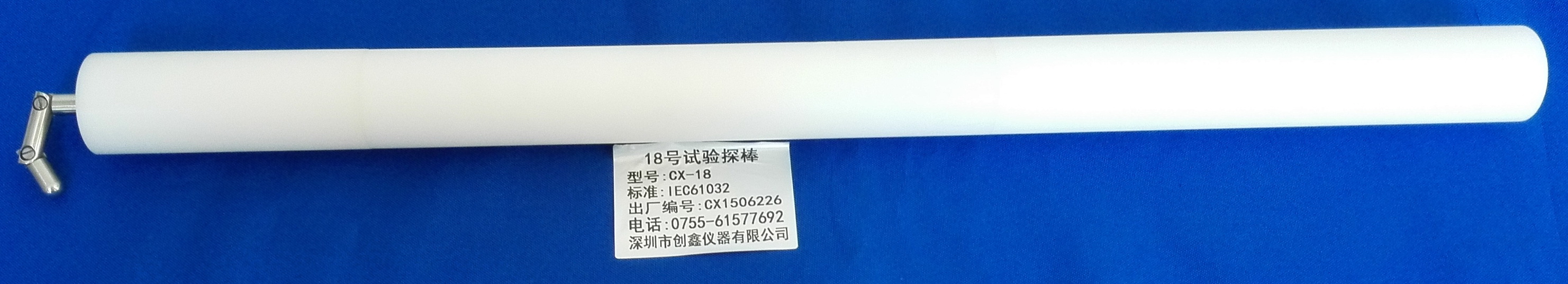

12、18號探棒（兒童試驗指）

產品概述：符合IEC61032圖12試具18要求，用于模擬大于36個月而小于14歲的兒童是否觸及危險部件。

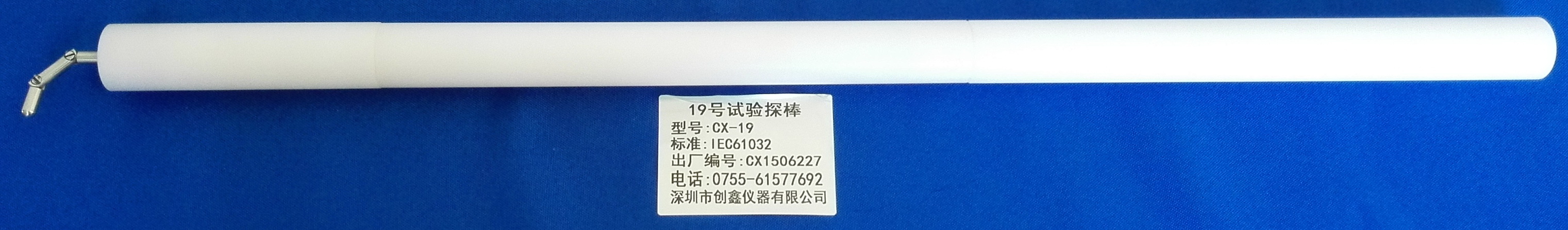

13、19號探棒（兒童試驗指）

產品概述：符合IEC61032圖13試具19要求，用于模擬36個月及以下的兒童是否觸及危險部件。

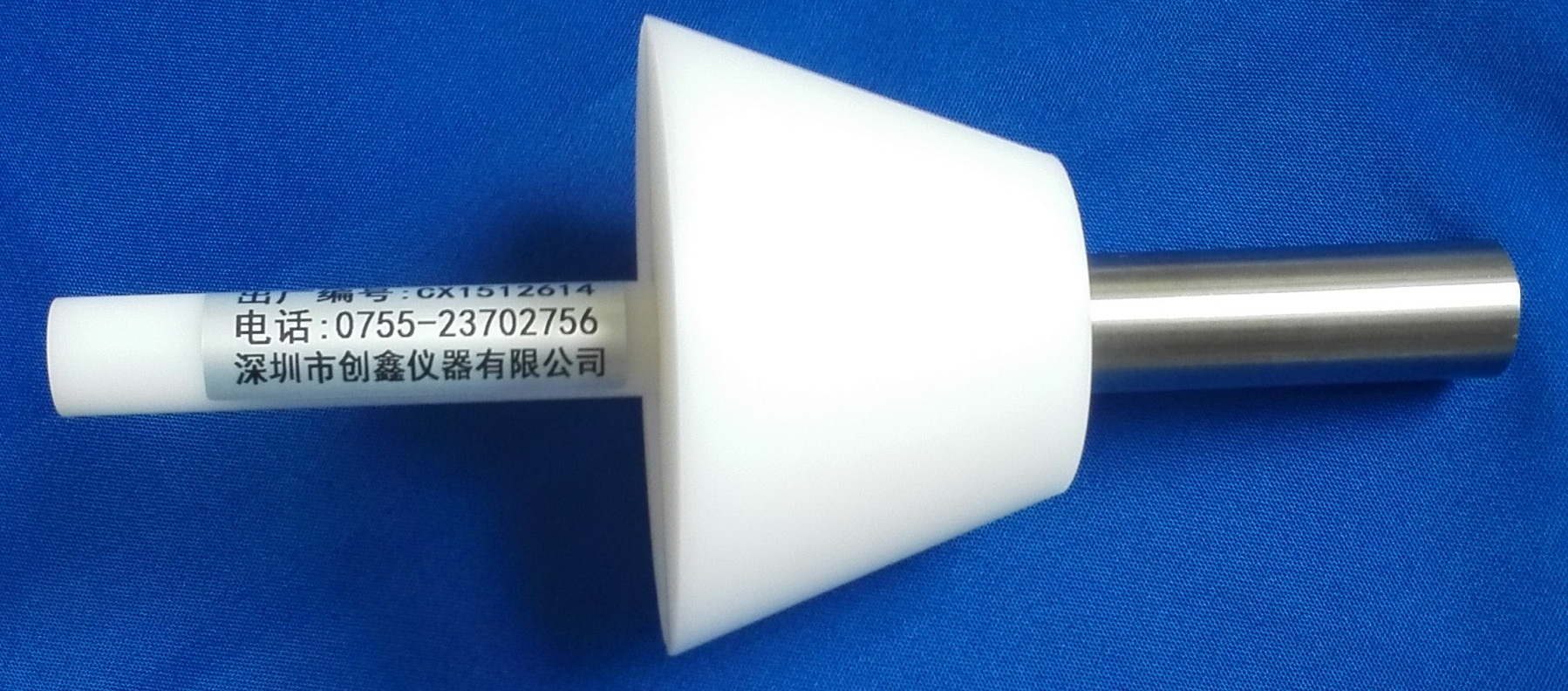

14、31號探棒（試具31探針）

產品概述：符合IEC61032圖14試具31、GB/T16842試具31要求，用于檢驗殘剩余食品處理裝置的碾磨系統的危險機械部件是否被觸及。

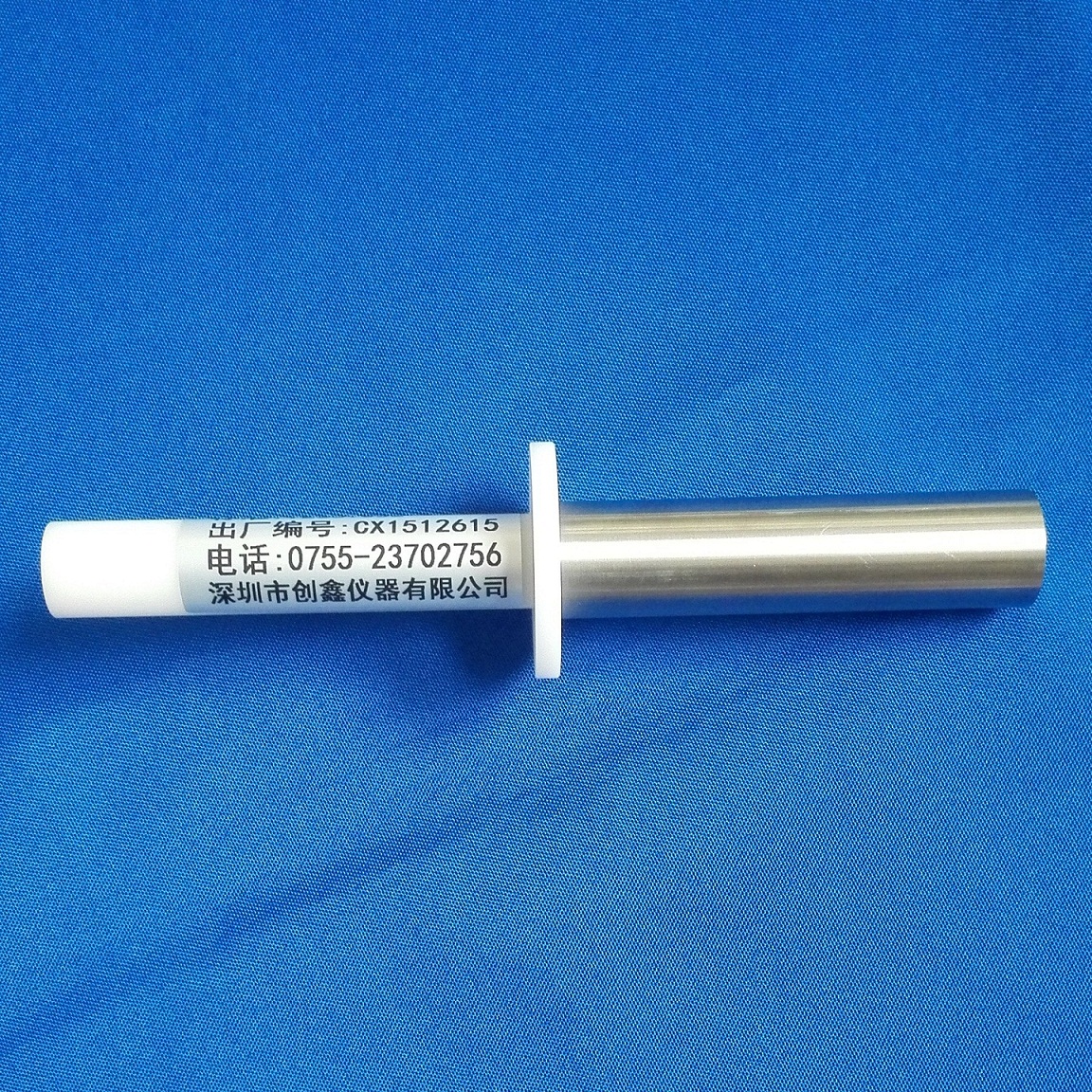

15、32號探棒（試具32探針）

產品概述：符合IEC61032圖15試具32、GB/T16842試具32要求，用于檢驗風扇外罩的防止觸及危險機械部件的作用，配尼龍手柄。

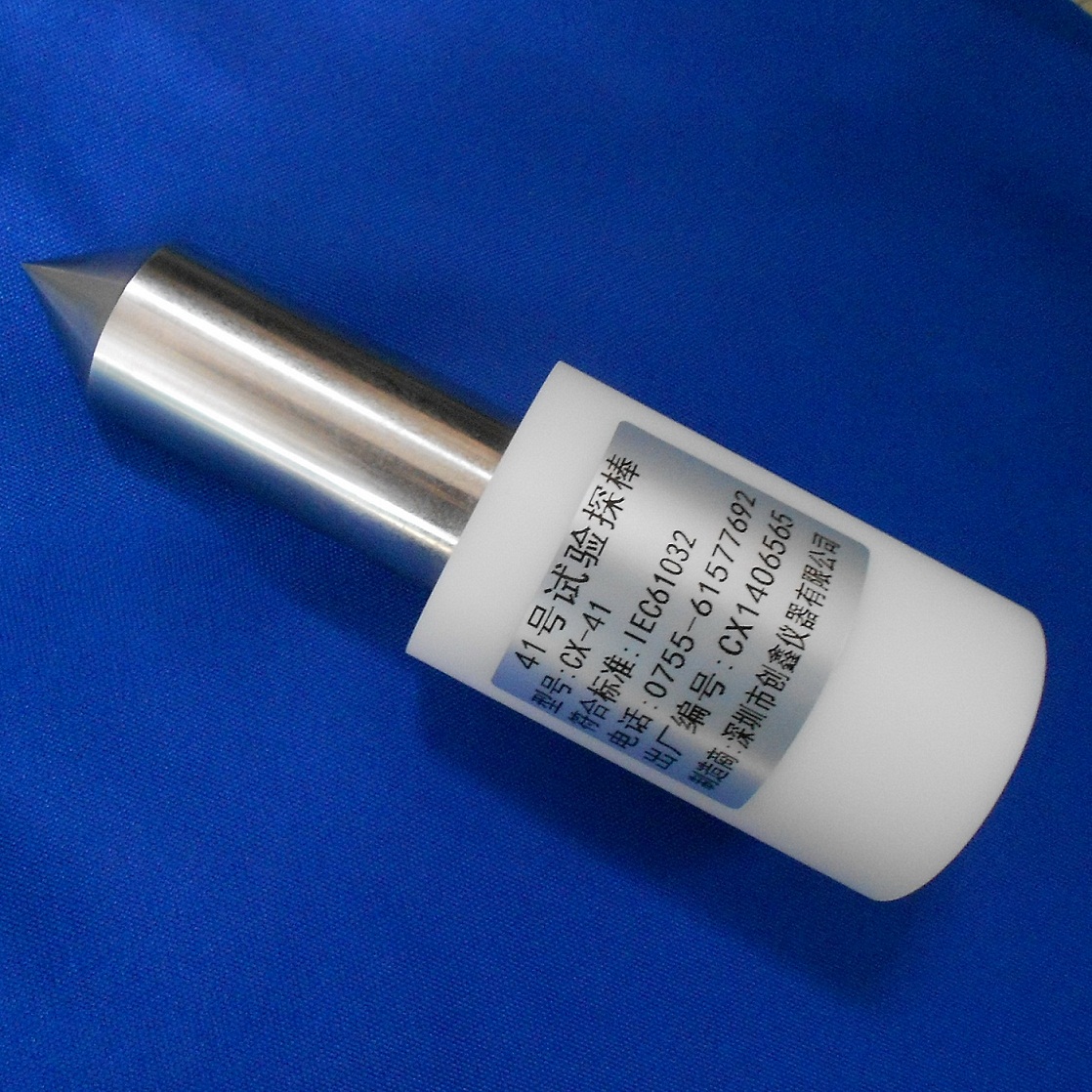

16、41號探棒（試驗探針）

產品概述：符合IEC61032圖16試具41、GB/T16842試具41、IEC60335、GB4706、GB8898、IEC60065等標準要求，用于檢驗灼熱部件被觸及。

17、43號探棒（試具43探針）

產品概述：符合IEC61032圖17試具43、GB/T16842試具43等標準要求，用于檢驗固定式或便攜式可見熱
