水平垂直燃燒試驗儀｜針焰試驗儀｜灼熱絲試驗儀｜漏電起痕試驗儀

CX-S16水平垂直燃燒試驗儀

基本簡介：

1、水平垂直燃燒試驗主要參照UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008系列等標準采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈水平或垂直狀態的試品定時施燃若干次，以試品點燃、灼熱燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

2、水平垂直燃燒試驗儀主要針對 V-0 、 V-1 、 V-2 、 HB 、 5V 級材料的可燃性進行定級評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

技術參數:

1、 燃燒器：內徑Φ9.5mm ± 0.3mm單氣體及內徑Φ12mm ± 0.3mm混合氣體本生燈各一個

2、 試驗傾角：0°、20°、45°手動切換、

3、 火焰高度：20mm ± 2mm 到180mm±10mm可調

4、 施焰時間: 0-999.9s±0.1s可調

5、 余焰時間: 0-999.9s±0.1s，自動記錄，手動暫停

6、 余灼時間: 0-999.9s±0.1s，自動記錄，手動暫停

7、 燃燒氣體: 98% 甲烷氣或98% 丙烷氣( 一般情況可采用液化石油氣代替 )

8、 流量壓力：帶雙流量表及壓力表(燃氣及空氣)

9、 溫度測試范圍：0~1000℃

10、火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在44±2秒及54秒±2秒之內

11、測溫熱電偶：Φ0.5mm進口鎧裝(K型)熱電偶二條(雙測溫系統,V-0/1/2(50W)及5VA/B(500W)級別)

12、試驗背景：黑背景

13、試驗過程：試驗程序手動控制，獨立抽風

14、參照標準：UL 94-2006、IEC 60695-11-3、IEC 60695-11-4、GB/T5169.15、16、17、22-2008

15、工作室體積：0.75立方、不銹鋼機箱(可定制其他尺寸)

16、設備外尺寸：1100mm寬×700mm深×1300mm高

產品實物圖片：

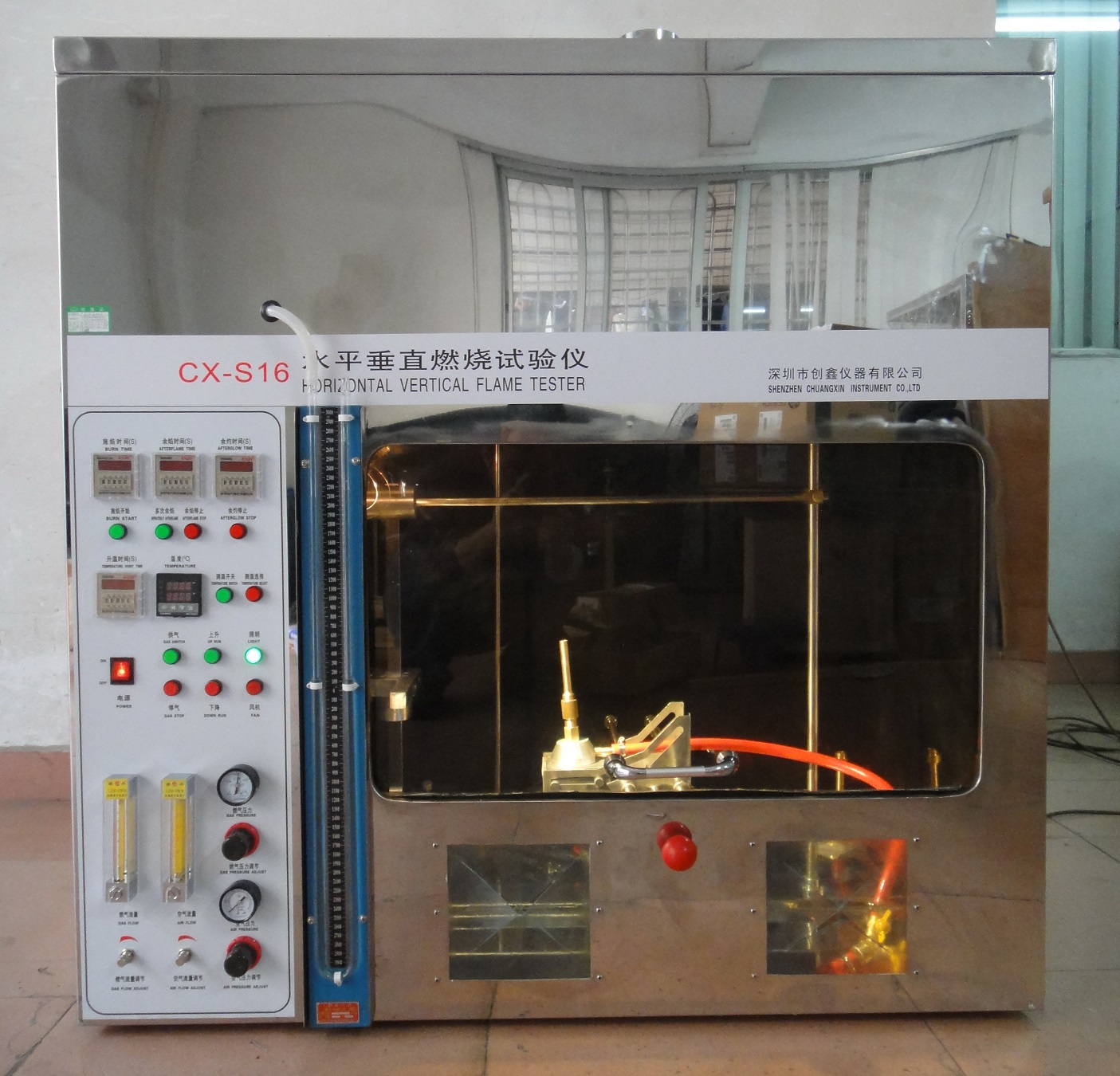

水平垂直燃燒試驗儀

CX-Z18針焰試驗儀
基本簡介：
1、針焰試驗是 IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 的等標準規定使用小火焰起燃源程序仿真試驗項目。
2、針焰試驗儀是用規定尺寸 (Φ0.9mm ) 的針狀燃燒器，通以特定燃氣 ( 丁烷 ) ，以 45°角定時定向施燃試品，視試品是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。
3、針焰試驗儀適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

技術參數：
1、針狀燃燒器：內孔 Φ 0.5mm ± 0.1mm ，外徑 ≤Φ 0.9mm ，長 ≥ 35mm，不銹鋼
2、燃燒器角度：傾斜 45°( 試驗時 )或垂直 ( 調節火焰高度時 )
3、施燃時間：0-999.9s±0.1s可調 (一般選擇為30s)
4、持燃時間：0-999.9s±0.1s，自動記錄，手動暫停
5、火焰高度：12mm ± 1mm (帶高度測量器具)
6、施燃氣體： 95% 丁烷氣 ( 可采用瓶裝打火機氣體 )
7、溫度測試范圍：0~1000℃
8、火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內
9、測溫熱電偶：Φ0.5mm進口鎧裝（K型）熱電偶
10、試驗背景：黑背景
11、試驗過程：試驗程序自動控制，獨立抽風
12、參照標準：IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005
13、工作室體積：0.5 立方，不銹鋼機箱（可根據客戶要求定做0.75 立方或 1 立方 ）
14、設備外尺寸：1000mm寬×650mm深×1300mm高

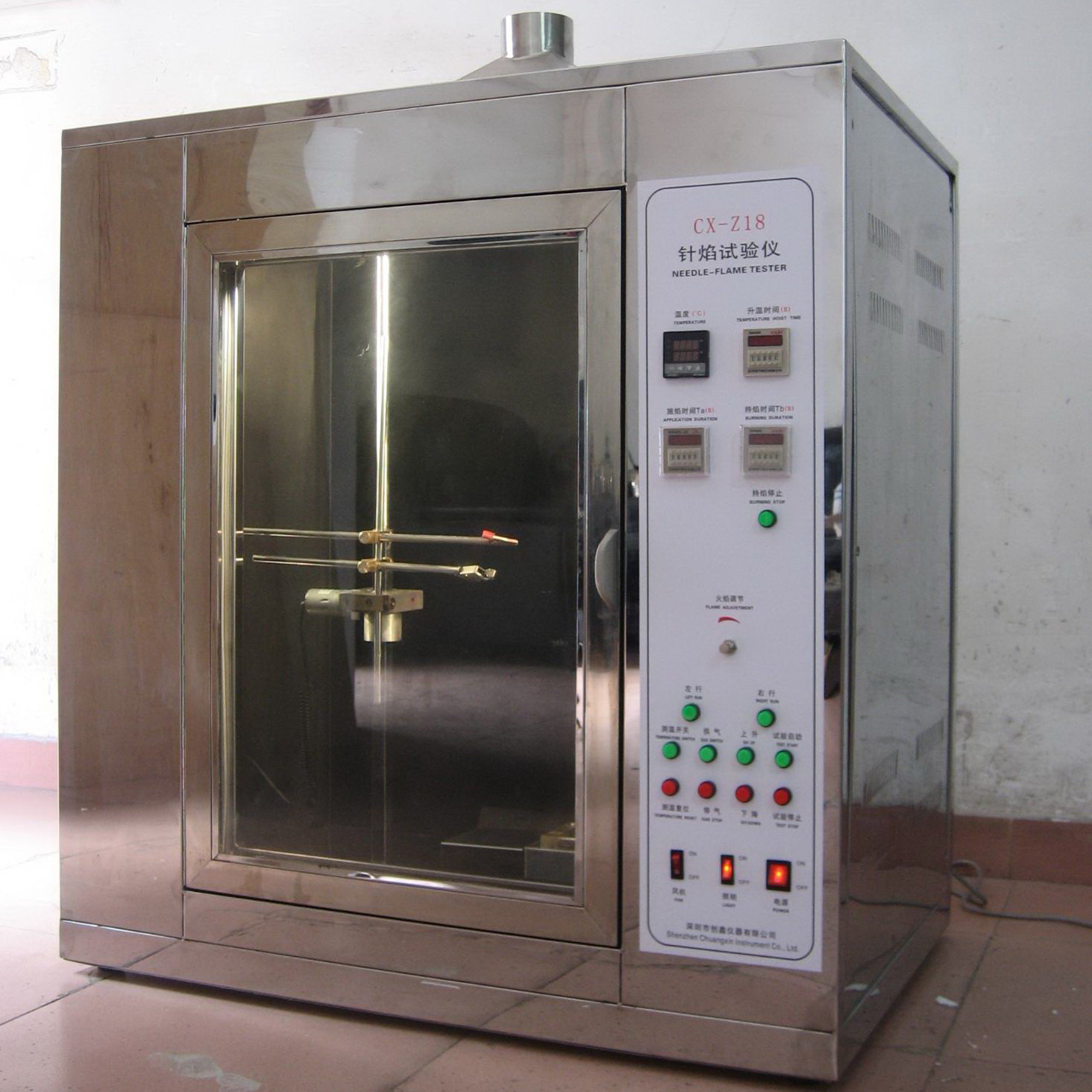

針焰試驗儀

CX-Z17灼熱絲試驗儀
基本簡介：
1、灼熱絲試驗是 IEC60695-2-10、UL 746A 、GB/T5169.10、GB4706.1等標準規定使用無火焰起燃源程序仿真試驗項目。
2、灼熱絲試驗儀將規定材質(Ni80/Cr20)和形狀的電熱絲（Φ4 mm的鎳鉻絲）用大電流加熱至試驗溫度 ( 550 ℃ ～ 960 ℃ 1min 后，以規定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可3燃性指數 (GWFI) 。
3、灼熱絲試驗儀適用于照明設備、低壓電器、電工儀表、等電工電子產品及其組件部件的研究、生產和質檢部門。

技術參數:
1、 灼熱絲溫度： 500~1000℃±2℃連續可調
2、 灼熱時間： 0-999.9s±0.1s可調 (一般選擇為30s)
3、 起燃時間： 0-999.9s±0.1s，自動記錄，手動暫停
4、 熄滅時間： 0-999.9s±0.1s，自動記錄，手動暫停
5、 熱 電 偶：Φ0.5mm進口鎧裝（K型）熱電偶
6、 灼 熱 絲：Φ4 mm的鎳鉻絲
7、 燙入深度：7mm±0.5mm
8、 樣品壓力：1N±0.2N
9、 試驗速度：14mm/s 。
10、試驗背景：黑背景。
11、試驗過程：試驗程序自動控制，獨立抽風
12、參照標準：GB/T5169.10-2006 , IEC60695-2-10：2000，UL746A
13、工作室體積：0.5 立方，不銹鋼機箱（可根據客戶要求定做0.75 立方或 1 立方 ）
14、設備外尺寸：1000mm寬×650mm深×1300mm高

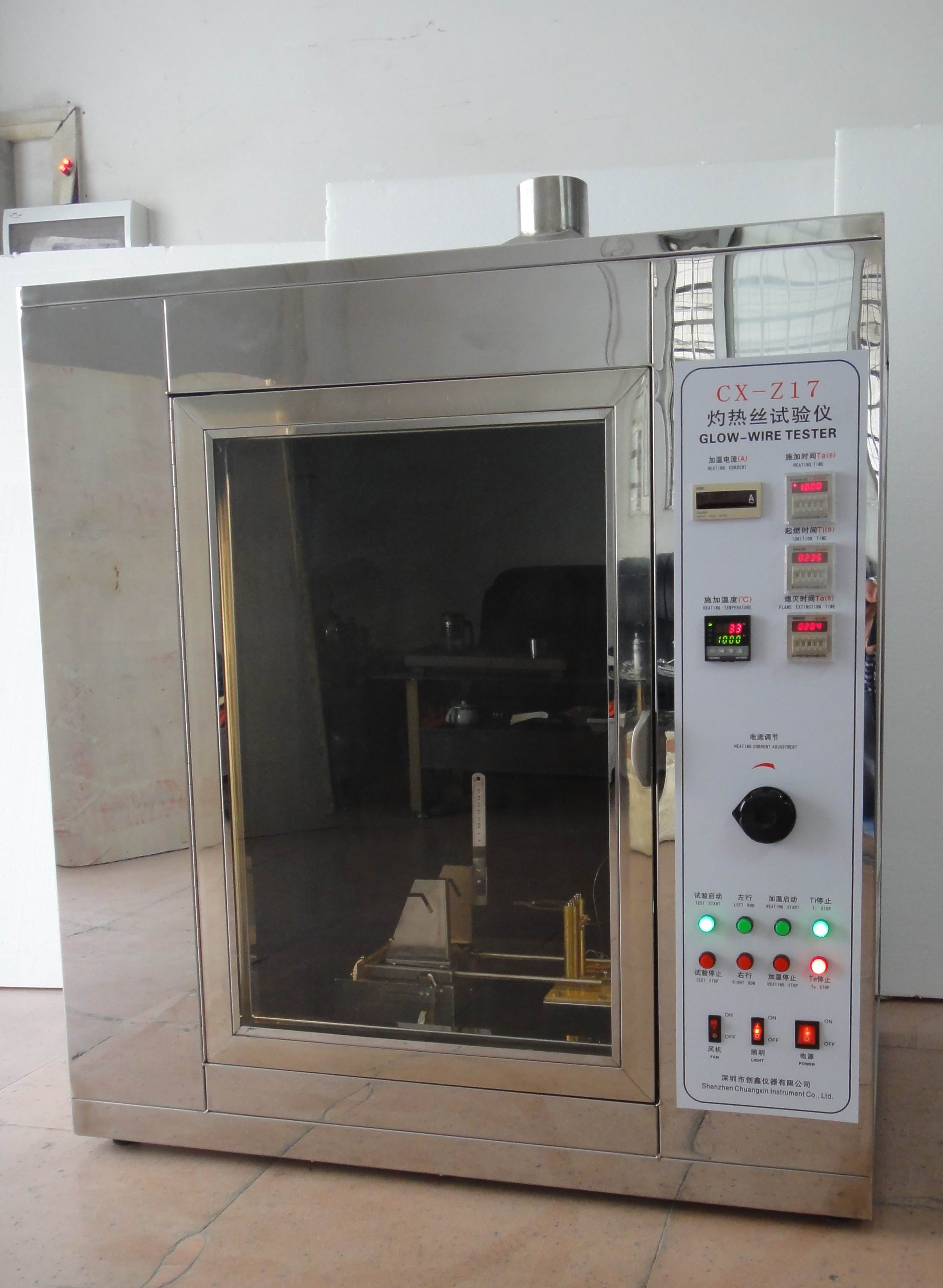

灼熱絲試驗儀

CX-L19漏電起痕試驗儀
基本簡介：
1、漏電起痕試驗（電痕化指數試驗）是 IEC60112 、 UL 746A 、GB/T4207、GB4706.1 ASTM D 3638-92等標準規定的模擬仿真試驗項目。
2、漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。
3、漏電起痕試驗儀（電痕化指數試驗儀）儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。

技術參數：
1、 電極材料：電極頭 — 鉑金屬（白金）
2、 電極壓力：1.0±0.05N
3、 電極距離：4.0mm ± 0.01mm ，夾角 60°±5
4、 電極電壓：100~600V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于10%
5、 滴液高度：為30~40mm 可調
6、 滴液大?。?4~55滴/1cm3 可調
7、 滴液時間：30s±5s，
8、 滴液次數：0~9999次可調
9、 漏電判斷：回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格
10、試驗過程：試驗程序自動控制，獨立抽風
11、參照標準：IEC60112 、 GB/T4207、GB4706.1
12、工作室體積：0.1m3（可根據不同標準定做0.5 m3 或 0.75m3 ）
13、設備外尺寸：630mm寬×390mm深×750mm高

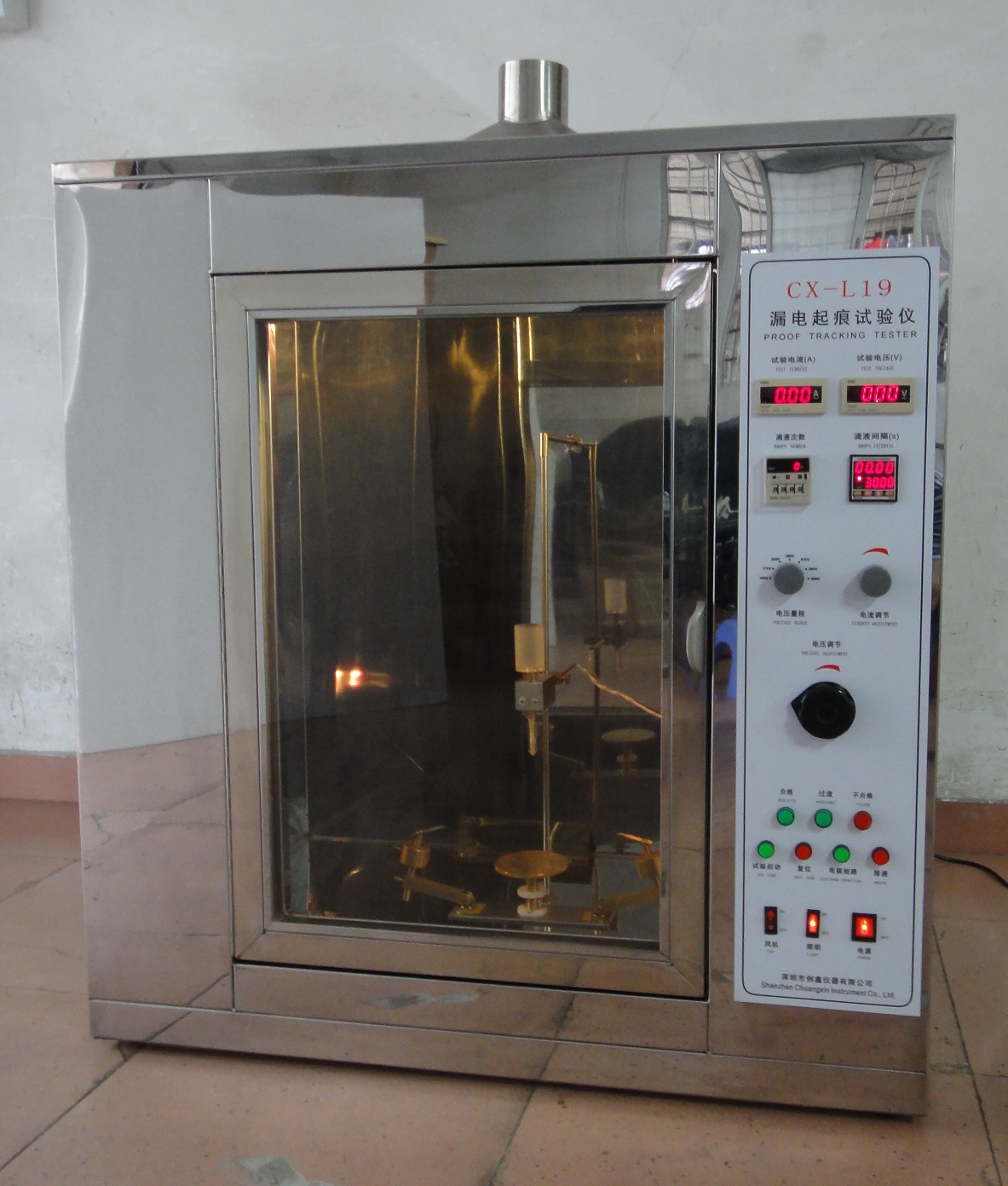

漏電起痕試驗儀

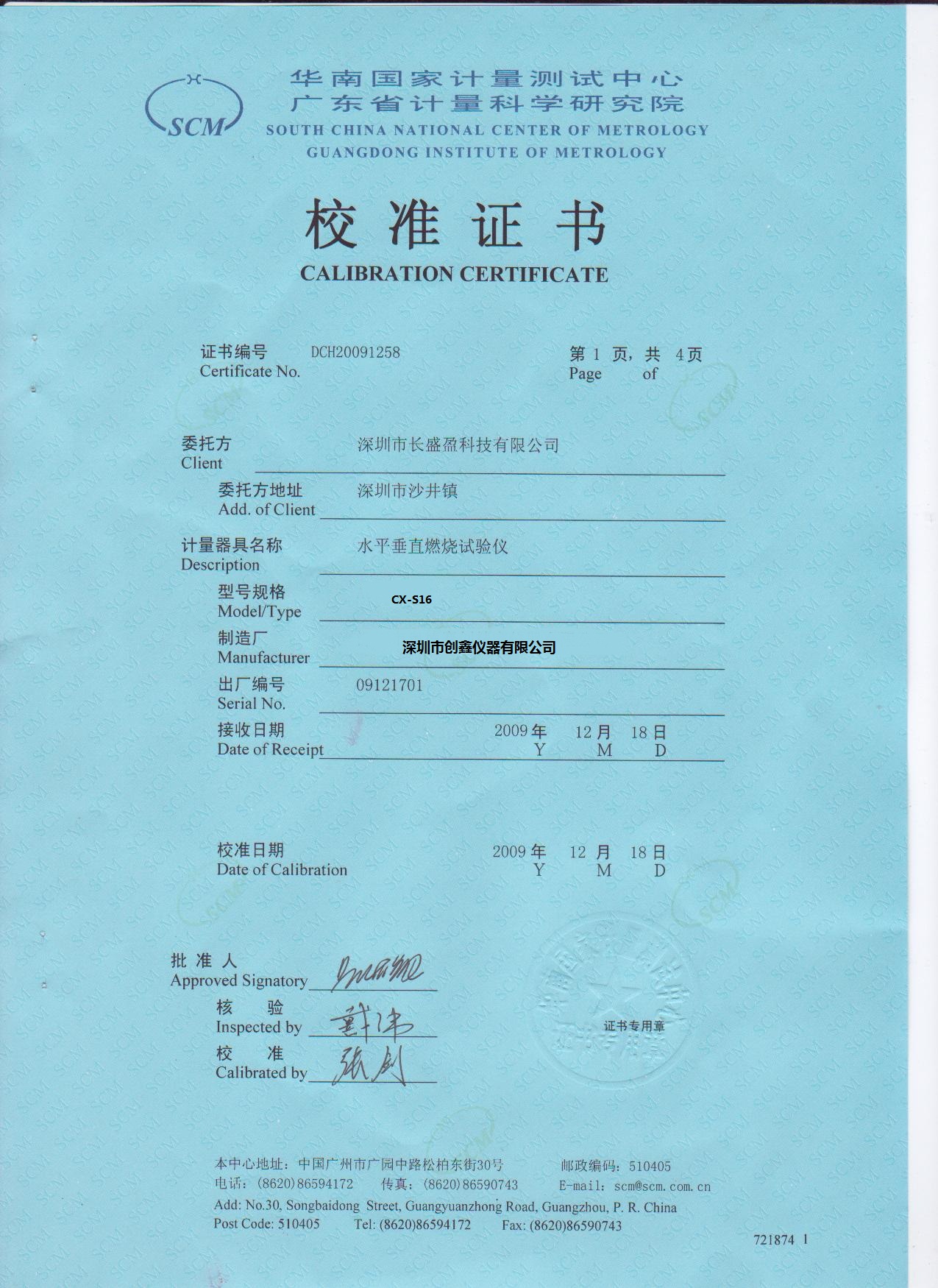

產品計量證書樣版：
