M5016高速無紙記錄儀0.1s采樣間隔多通道高速數據記錄儀

16路高速無紙記錄儀0.1s采樣間隔多通道高速數據記錄儀 M5016系列：

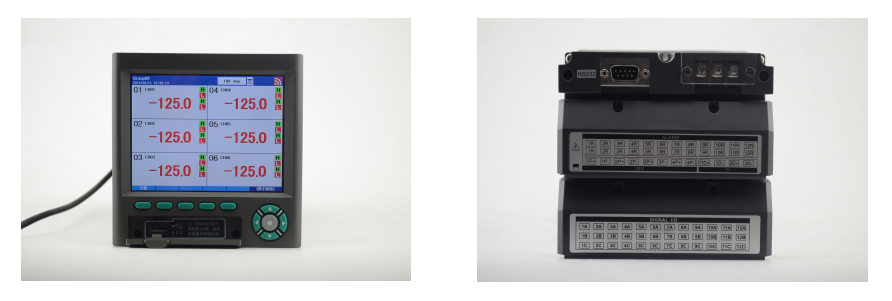

16路高速無紙記錄儀0.1s采樣間隔多通道數據記錄儀 M5016系列采集無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外無紙記錄儀的優點，應用最【河蟹】新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精【河蟹】確可靠、高性價比的產品。

16路高速無紙記錄儀0.1s采樣間隔多通道數據記錄儀 M5016系列記錄儀配置豐富，有藍屏和彩色兩種顯示屏?？梢越邮斩喾N類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

記錄儀特點：

1、5英寸TFT真彩LCD屏幕

2、采用進口高速、高性能ARM微處理器，0.1秒采樣周期

3、采用高質量硅膠按鍵，更人性化

4、最多具有16個模擬通道，12路報警輸出通道，4路模擬輸出和4路配電輸出通道

5、多種形式顯示實時數據或追憶歷史數據，滿足各種需求

6、U盤接口，方便讀取及轉存數據

通道數目：最多16通道，萬【河蟹】能信號輸入

輸入信號：Ⅱ型標準信號：0-10mA、0-5V

Ⅲ型標準信號：(4-20)mA、(1-5)V

熱電偶：B、S、K、E、T、J、R、N、Wre5-26

熱電阻：PT100、Cu50

非標準信號：(-20~20)mV、(-100~100)mV、(-10~10)V之內信號范圍任意組態以及量程自定義類型

輸出功能：配電輸出：24VDC,30mA

模擬量輸出：(0-10)mA、(4-20)mA，(0-20)mA最多4通道；最【河蟹】大允許誤差：0.2％；

負載能力： (4-20)mA：700Ω；( 0-10)mA：1500Ω；(0-20)mA：700Ω

報警輸出：最多12通道，250VAC，3A繼電器常開觸點，或同時具有6路常開和常閉觸點

精 度：±0.2%FS

輸入阻抗：標準電壓信號、(-10~10)V輸入為1MΩ，標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ

隔 離：通道和地之間隔離電壓大于500VAC，全隔離型，通道和通道之間隔離電壓大于250VAC

絕緣強度：電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘；電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘

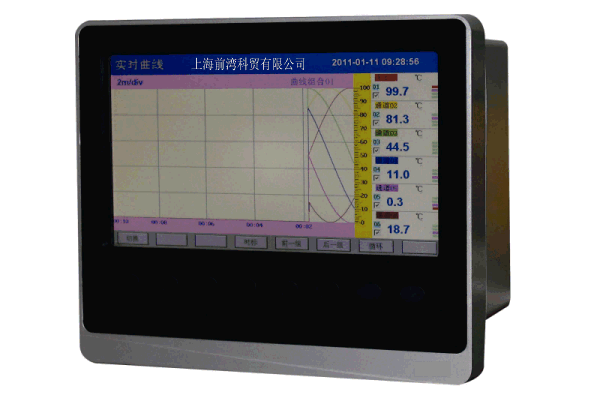

前灣電子出品的最新M8000系列40路彩色數據無紙記錄儀用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。最【河蟹】大60路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭S232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使M8040具有更高的性能價格比。

功能特點

★7英寸800*480點陣寬屏TFT高亮度彩******形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節

★全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全

★采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面響應時間短，實時檢測、顯示、記錄、報警

★全隔離萬能輸入，每個通道信號切換無需跳線，可通過軟件組態更改信號類型

★全新T6輸入法，支持漢字拼音輸入，數字、英文、特殊符號等選擇輸入

★外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要

★標準串行通訊接口，支持ModBus-RTU通訊協議

★10M Ethernet 標準RJ45接口，支持ModBus-TCP通訊協議，適用于局域網

★配備標準USB2.0接口，U盤支持FAT、FAT32格式，歷史數據轉存快捷方便

★支持SD卡擴展功能，SD卡支持FAT、FAT32格式，延長數據記錄時間

★用大容量FLASH閃存芯片保存設置參數和歷史數據，斷電后數據可永【河蟹】久保存

★全鋁密封外殼，保證儀表在惡劣環境中正常工作
