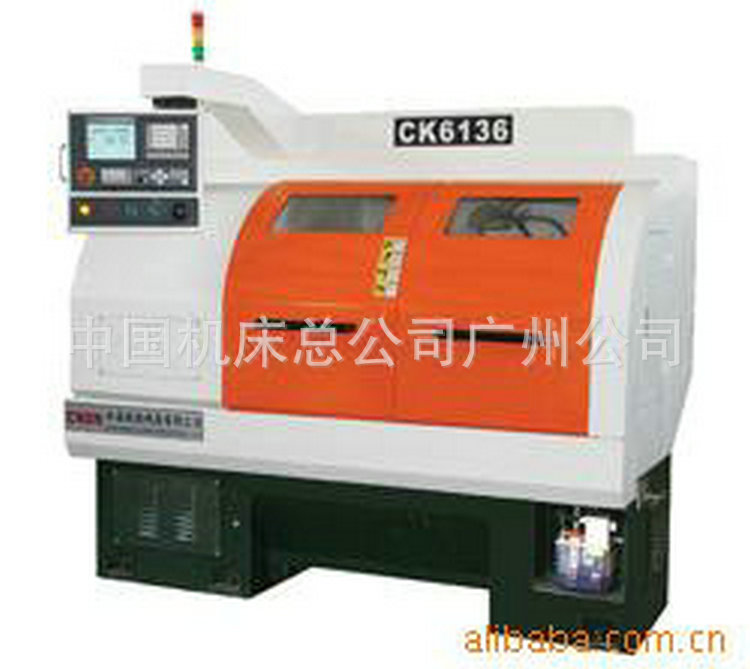

經銷批發 濟南數控車床CK6136 數控儀表車床

...................................................................................................................................

北京KVD100T伺服系統

帶電動刀架和合刀架

★主軸采用日本NSK精密成組角接觸球軸承。主軸為變頻無級調速。 ★采用全封閉式外裝鈑金防護，適于在大流量冷卻液作業環境下使用。

★整體床座，后置排屑，剛性好并易于散熱。機床導軌全貼塑，防止磨損，壽命提高。 ★X、Z軸滾珠絲杠采用大接觸角球軸承成組安裝，具有很高的承載能力和穩定性。 ★橫向行程可達300mm , 可安裝多把排刀，可選配四工位或六工位電動刀架。 ★可選配液壓卡盤或彈性夾頭、液壓尾座

技

術

參

數

床身上工件回轉直徑（mm)

φ360

拖板上工件回轉直徑（mm)

φ142

間距離（mm）

570、750

主軸通孔直徑/主軸錐孔錐度（mm)

52/M·T·NO.6

X軸行程（mm）

245

Z軸行程（mm）

435、650

主軸轉速（無級）（r.p.m)

180~3000

主軸電機功率（KW）

標配：4 選擇：5.5

X軸移動速度（m/min)

4

Z軸移動速度（m/min)

8

X向最小設定單位（mm)

0.0005/0.001

Z向最小設定單位（mm)

0.001

加工零件的園度（mm）

0.005

加工零件的表面粗糙度（um）

≤Ra0.8(有色金屬）≤Ra1.6（鋼件）

螺紋收尾

有

刀尖半徑補償

有

數控系統

交流伺服FANUC.大森3i GSK.KND

刀具方刀桿規格（mm)

20×20

圓形刀柄規格（mm)

φ20

機床外形尺寸（mm)

750:2210×1170×1660

機床重量（kg)

570:2180

重復定位精度x/z（mm)

0.012/0.016
