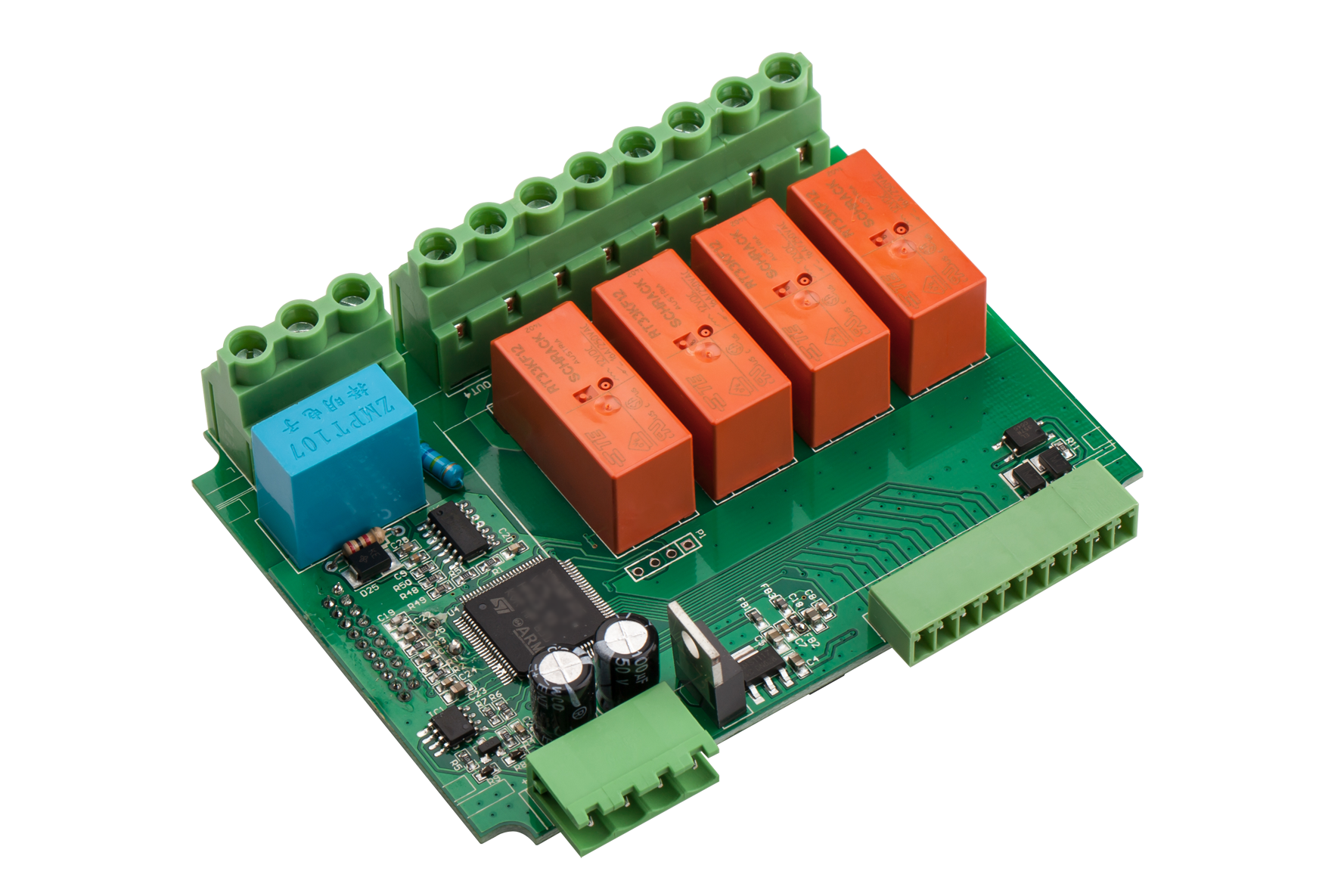

4路智能照明控制模塊廠家

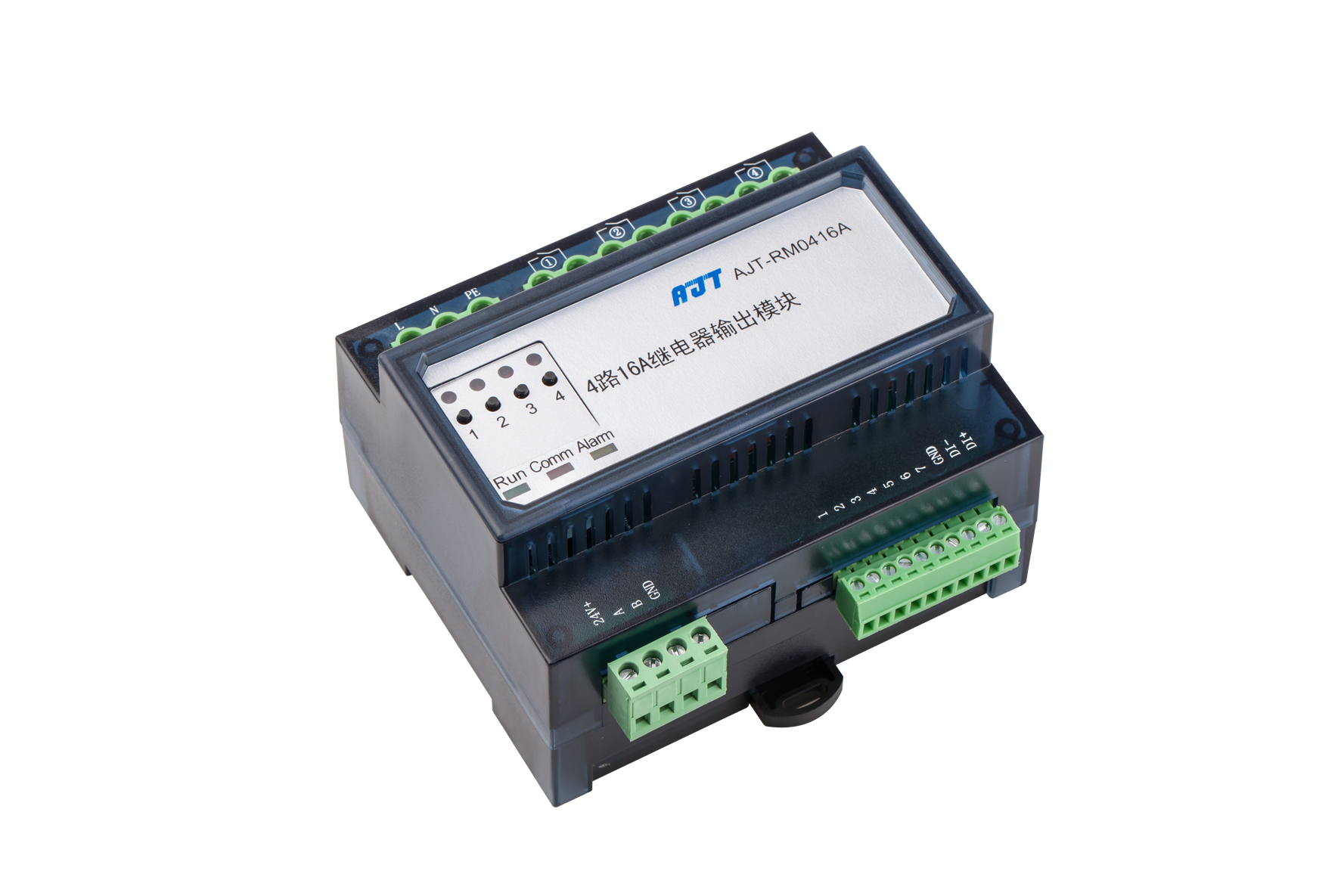

產品名稱：4路智能照明控制模塊

產品型號： AJT-RM0416A

產品功能： 手動調光按鈕

設置調光曲線

模塊自檢及看門狗功能

延時啟動功能

過溫自調節保護功能

接線步驟：

1、接線規格：

電源相線： 紅色2.5-4 mm2銅導線

零 線： 淡藍色2.5-4 mm2銅導線

接 地 線： 黃、綠雙色2.5mm2銅導線

負載連線: 4mm2 以上銅導線

485: 總線電纜

延時啟動功能

過溫自調節保護功能

2、功率調光器固定配電箱導軌上。

3、按照接線圖，連接各個輸入，輸出端子，485 總線端子。

4、輸入端電源采用單相供電，。單項電源進線通過合適的空氣開關接入電源。

5、通過總線命令，可調整輸出亮度。

6、使用中，應急情況下，通過長時間按壓端蓋上4個按鍵可實現手動開關燈光或者調光。長按，進入手動狀態，循環調光，松開按鍵，燈光亮度會停在當前值。手動狀態，不接收總線信號。

7、短按或者斷電再上電，可退出手動狀態，進入接收總線信號的自動狀態。

基本參數：

工作電壓 24VDC±10%

工作電流 啟動電流：45mA

待機電流：45mA

大工作電流：45mA

工作環境 溫度：0℃~45℃，濕度：10%~95%

通信接口 485總線，4位5.08插拔端子

負載接口 調光輸出，4*2位7.62接線端子，接線容量：4mm2

輸出負載 AC 0～220V 前沿切相調光

負載功率 1 KW*4路

負載兼容性 白熾燈、鹵素燈、前沿相控電子變壓器

最小負載 60W

安裝方式 35mm標準導軌式安裝

外形尺寸 232mm(W)×90mm(H)×49mm(D)

重 量 1kg
