高性能交流電源濾波器

P封裝高性能交流電源濾波器

產品特點：

u單相高性能F系列，兩級共模加一級差模濾波電路，電磁干擾抑制特性；

◆內部節點保持在相對穩定的阻抗上，對源及負載的阻抗依賴較小，濾波性能穩定；

◆能有效抑制功率開關管動作時對電網產生的寬頻電磁干擾；

◆能有效抑制連續或間隙性脈沖干擾；

◆ 額定工作電流3-6A, 可承受4―8倍的瞬間過電流，用于功率600W—1200W以下的電力電子設備。

◆ 常規通用，高性價比，結構緊湊，安裝方便。

使用場合：

u用于電磁干擾幅度強，頻帶分布寬的惡劣電磁環境；

◆用于變頻器、逆變器、開關電源、UPS等電子設備；

◆用于對噪聲極度敏感設備。

◆ 技術參數：

額定電壓 Rated Voltage

125/250VAC

額定電流 Rated Current

3--6A

工作頻率 Operating Frequency

50/60Hz

耐壓試驗 Test Voltage

線—線 Line to line

1768VDC

1min

線—地 Line to ground

2000VAC

1min

漏電流Leakage current

0.8mA(250VAC@50Hz)

溫度范圍 Temperature Range

-25--+85℃

端接方式 Termination Methods

輸入端 Input

輸出端 Output

焊片

焊片

◆ 插入損耗 Insertion Loss in dB

— 共模（CM）,--- 差模（DM） CM/DM

50Ω測量系統,GB7343出版物 Measured in 50 ohm system ,as GB7343

插入損耗 （dB）

頻率（MHz）

0.01

0.05

0.10

0.15

0.5

1.0

5.0

10

20

30

共 模

20

25

49

60

78

77

74

70

69

62

差 模

12

36

52

76

78

80

76

71

65

62

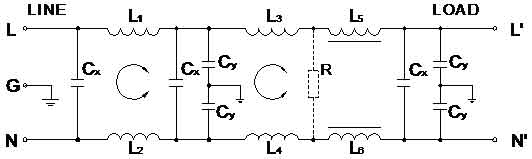

◆ 電路類型

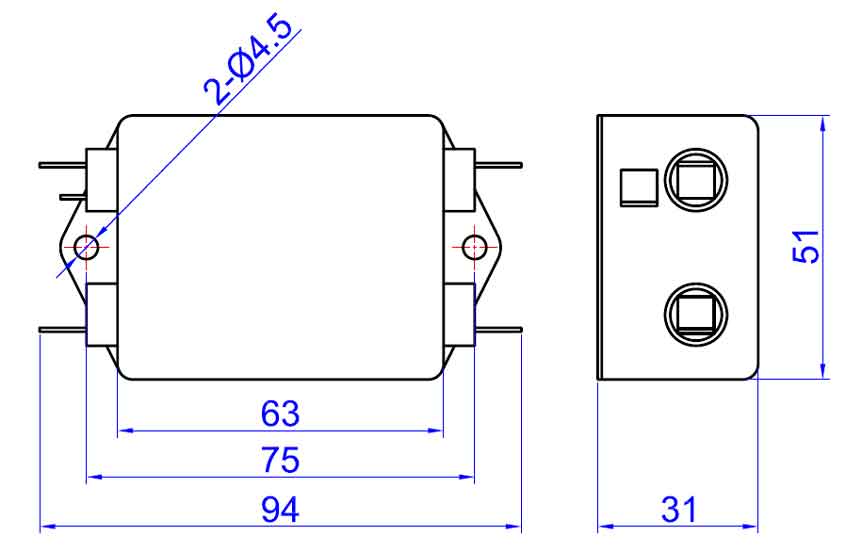

◆ 外形尺寸（封裝）

◆ 安裝提示：

1 安裝位置：濾波器安裝的位置應在電源線入口處，以縮短輸入線在機箱內的長度，減少輻射干擾的空間耦合；

2 接地：濾波器的接地必須良好。對于金屬外殼的濾波器，外殼必須與設備機箱進行低阻抗連接，即外殼必須與機箱面板面導電接觸，并接好地線；

3濾波器輸入端和輸出端的布線：濾波器的輸入線、輸出線必須拉開距離，切忌并行走線，以避免輸入線纜和輸出線纜間發生耦合而旁路了濾波器，造成濾波器失效。

◆ 參考標準

[1] GB/T15287―94 抑制射頻干擾整件濾波器 第一部分 總規范

[2] GB/T15288―94 抑制射頻干擾整件濾波器 第二部分 分規范

[3] UL1283―1984 電磁干擾濾波器安全標準
