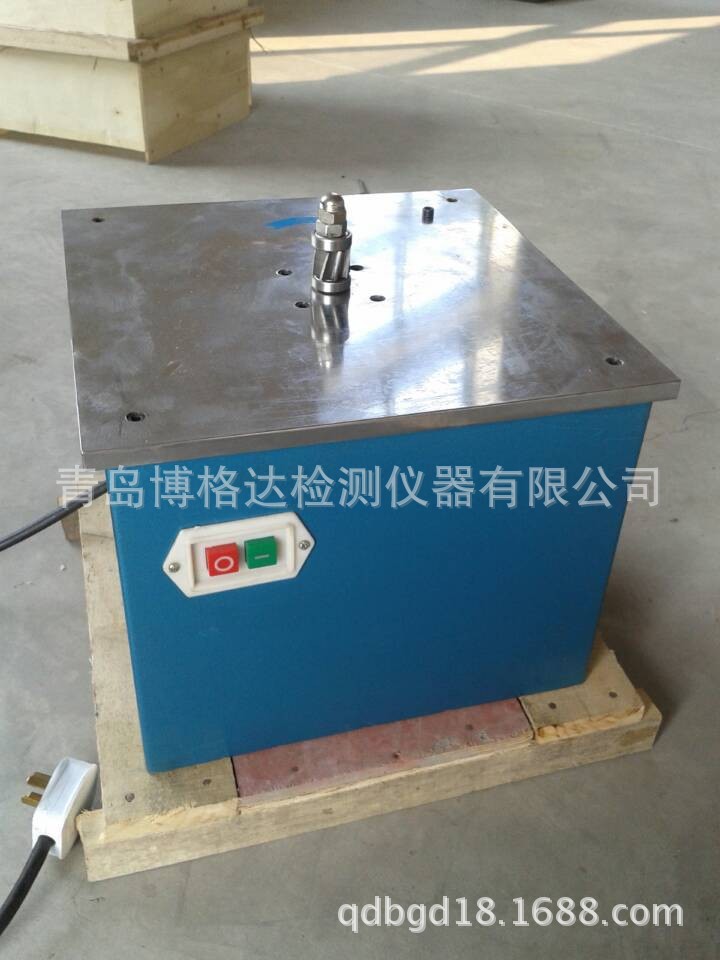

博格達廠家***優質橡膠/塑料電動啞鈴制樣機

1、用途

啞鈴型制樣機可以制取下列試樣：

1.1 GB/T 1040-92“塑料拉伸性能試驗方法”中規定的Ⅰ、Ⅱ型啞鈴型試樣。

1.2 GB 8802-88“硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法”及GB 1633-79“熱塑性塑料軟化點（維卡）試驗方法”中規定的厚度>6mm的維卡試樣。

1.3試樣總長≤250mm,寬20～50mm,厚≤10mm的長條試樣。

1.4用戶要求的其它形狀的試樣。

2、 使用方法

2.1制取試樣毛坯，其尺寸為：

Ⅰ型試樣：總長150±1.0，寬≥22

Ⅱ型試樣：總長115±1.0，寬≥27

維卡試樣：總長≤50±1.0，寬10+0.5

長條試樣：總長≤250±1.0，寬=要求尺寸+大于2mm的加工量

2.2試樣毛坯的裝卡

Ⅰ、Ⅱ型及長條試樣毛坯直接裝入相應夾具內夾緊，夾緊力不可過大，避免夾具體變形，只要能將試樣毛坯夾住即可，另外各面應盡量對稱，以使加工量均勻。

維卡試樣毛坯按下述方法裝卡：

當管材壁厚>6mm，≤8mm時，按圖一所示裝卡部位夾緊。

當管材壁厚>8mm時，按圖二所示裝卡部位夾緊，此時試樣伸出夾具的量H應小于5mm，一次裝卡加工完后，松開夾具將試樣按箭頭方向推出
