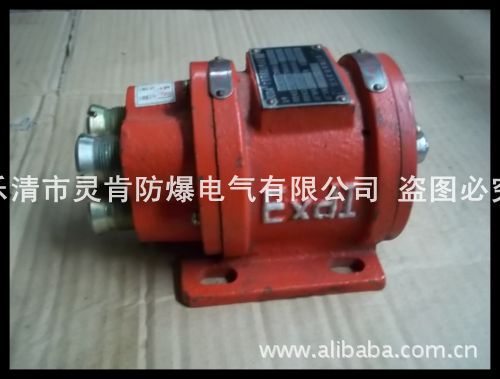

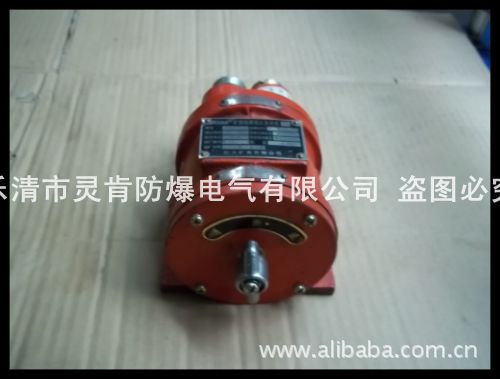

KBM-3/110礦用隔爆型主令開關

說明書

樂清市靈肯防爆電氣有限公司

1 \概述

KBM-3/110礦用隔爆型主令開關（以下簡稱為主令開關）是作為防爆特殊型蓄電池電機車、無軌膠輪上的前后照明燈和信號燈線路中作為轉換通斷之用，以實現電機車往返運行時前有照明燈后有紅燈。

1．1型式：礦用隔爆型 防爆標志：ExdI

1. 2產品執行標準GB3836-2000及Q/JD013-2000.

2\樂清市靈肯防爆電氣有限公司生產的KBM-3/110礦用隔爆型主令開關基本參數

2.1額定電壓:DC110V

2.2額定電流:3A

2.3工作制:小時工作制

2.4質量:4kg

3 \ KBM-3/110礦用隔爆型主令開關使用環境條件

3.1海拔高度不超過2000m;

3.2環境空氣溫度為-20至40度

3.3環境空氣濕度:月平均濕度不大于95%

3.4相對于機車的縱向\橫向和垂直方向的振動,振幅應符合下列條件

A=25/F

A=250/F2

3.5相對于機車的縱向加速度不大于30m/s

3.6在空氣中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃.

3.7適用于含有甲烷和煤塵爆炸性混合氣體的環境中.

4\樂清市靈肯防爆電氣有限公司生產的KBM-3/110礦用隔爆型主令開關結構特征

4.1主令開關為礦用隔爆型,其性能符合GB3836-2000系列標準中的有關規定,并已由***指定的防爆檢驗單位審查合格.

4.2主令開關使用的多滾輪式的觸頭,具有導電性能好\安全可靠等特征.

5\樂清市靈肯防爆電氣有限公司生產的KBM-3/110礦用隔爆型主令開關安裝使用與維護

5.1開關進線口適用外徑為12-13四芯電纜引入,安裝時請選用類似規格的電纜;

5.2開關的四個引入喇叭口,其中2個分別引入電源和雙司機室控制接線,另外2組分別為控制一組燈具有,開關的動作見附圖2,序號”7”為滾輪裝置,滾輪裝置運動范圍為”90,分另可以連接”1-2”和”1-3”,隔爆照明燈及信號燈交叉串聯中接線方法見圖3.

5.3使用過程中發現本開關接觸不良,通常是開關內芯損壞.檢查方法:用萬用表接通接線柱出線,然后旋轉開關即可;

5.4如內芯燒壞請用本公司提供的開關專用內芯.

5.5本開關在維修\保養前必須先斷電源后開蓋;

5.6在維修和使用過程中對隔爆面進行保養,加涂防銹油,如發現隔爆面嚴重碰傷,應立即停止使用;

5.7本產品須由***人員使用和維修,非***人員不得擅自打開;

5.8注意外殼上”嚴禁帶電打開”警示,需開蓋檢查時,請先切斷電源;

6\ KBM-3/110礦用隔爆型主令開關訂貨須知

6.1訂貨時須注明主令開關的型號和規格,如KBM-3/110礦用主令開關

6.2如有其它技術要求,應在訂貨合同內注明(如使用環境的特殊要求或增加備件數量等);

6.3訂貨方式來電來函均可

6.4我公司代辦托辦

樂清市靈肯防爆電氣有限公司

2012年01月03日印制
