200多畝蓮藕生態農場無線監控系統方案

一. 現場概況

蓮藕生態農場利用無線網橋來進行視頻圖像的無線傳輸 實現24H全天監控.

二. 方案設計和設備選型

農場現場使用的是8個100W網絡高清攝像頭,由于分布相對分散無法用交換機來集中信號進行傳輸,因此需要每一臺攝像頭配一臺LA-5830F 5.8G300M高性能天線一體化的無線網橋作為發射端.傳輸距離在1公里左右,且天線的接受角度為水平60°/垂直30°,根據現場情況,所有的監控點分布在農場的一側,用三臺LA-5830F 5.8G300M高性能天線一體化的無線網橋組在一起做180°接受前端的所有信號,所以采用點對多點進行傳輸 (整個傳輸過程不能有遮擋).拓撲圖如下:

三. 方案解析

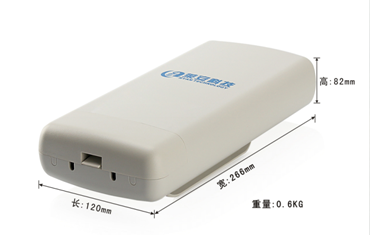

我公司生產的LA-5830F高性能無線網橋,內置一體化天線,可以點對點和點對多點傳輸,所以客戶現場,可以集中的部分,采用點對多點集中接收信號,節省成本.為保證數據傳輸的實時流暢,所以發射端和接收必須做到空曠無遮擋

四. 客戶現場需要注意事項

1.客戶現場為24H實時監控,為了保證無線監控設備的正常的監控現場環境,所有的無線監控設備和監控設備都要進行穩定電壓的供電.

2.無線網橋的正常供電電壓為直流12-24V的供電電壓,每臺無線網橋我們都會給客戶配置一個POE和一個電源適配器

3.供電系統(無市電情況下使用)

野外監控系統由于安裝環境多處在人煙稀少、環境惡劣的地方。一般都沒有正常、穩定的供電。首先需要在現場解決供電的問題，根據我國不同地區的地理情況以及氣象條件，可以選用太陽能或者風能發電系統解決現場供電問題。

設計太陽能或者風能供電系統，綜合考慮現場用電設備實際功耗。同時考慮設備白天和夜晚的不同功耗，如：紅外夜視攝像機在白天沒有開啟紅外燈、晚上自動切換到紅外模式以后，攝像機白天和晚上的功耗分別不同。在陰雨天情況下，太陽能系統持續供電時間?，F場每天的有效日照時長，全年平均日照天數等。綜合以上數據推算太陽能發電系統功率和蓄電池容量。

.

4.連接攝像頭和無線網橋的網橋還有POE的網線,可以采用CAT5E(控制在70m內)或CAT6(控制在100m內)類線,

5.無線監控屬于局域網的組建,無線網橋的IP地址不可與攝像機的IP地址沖突.

五:設備清單

無線傳輸設備和配套設備數量和價格

型 號

數 量

單價(元)

品 牌

功能說明

合計（元）

LA-5830F

11臺

萊安

數據發送和接收主機網橋

LA-POE5-48以太網防雷模塊

11個

萊安

8芯網絡防雷模塊、保護供電網線和數據

合計人民幣大寫

以上報價不含稅。公司根據現場情況發貨前設置好無線設備IP地址/無線頻率配,同時提供電話技術指導.如需要到現場技術指導安裝,公司提供2天免費技術支持,同時技術人員來回費用由客戶全程負責.

備注

以上防雷模塊為選配設備,可根據現場情況采購.(無線傳輸為無遮擋傳輸)
