供應光谷諾太SDH1530D 4200W激光切割機

供應光谷諾太SDH1530D 4200W激光切割機

廠供武漢/南京/廣東高效激光切割機自動交換工作臺切割設備

公司詳細介紹

南京光谷諾太激光有限公司成功地研發和生產了大功率CO2激光切割機，應用于金屬板材與模切板的切割領域，此系列激光切割機集世界多項先進技術于一身，是國內將當今國際激光界流行的高壓開關電源技術與軸向快速流動技術整體引入我國激光器的高科技設備，其技術領先性居同行業之首，達到國際先進水平。大功率CO2激光金屬切割機系列專用于電氣開關制造、機械、汽車、化工、船舶等行業，具有精密制造、柔性切割、異型加工、一次成形、速度快、效率高等優點。

南京光谷諾太激光有限公司依據ISO9001質量控制體系，對已定型產品在其來料、加工過程、整機、出貨各個環節嚴格把關，確保出貨產品的性能和質量。

設備優勢

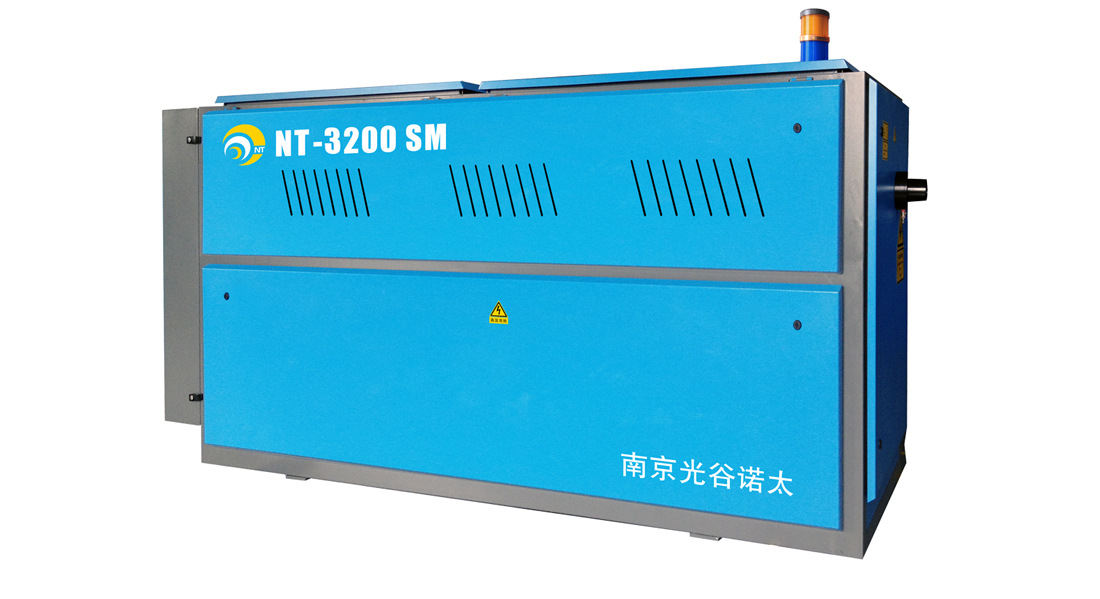

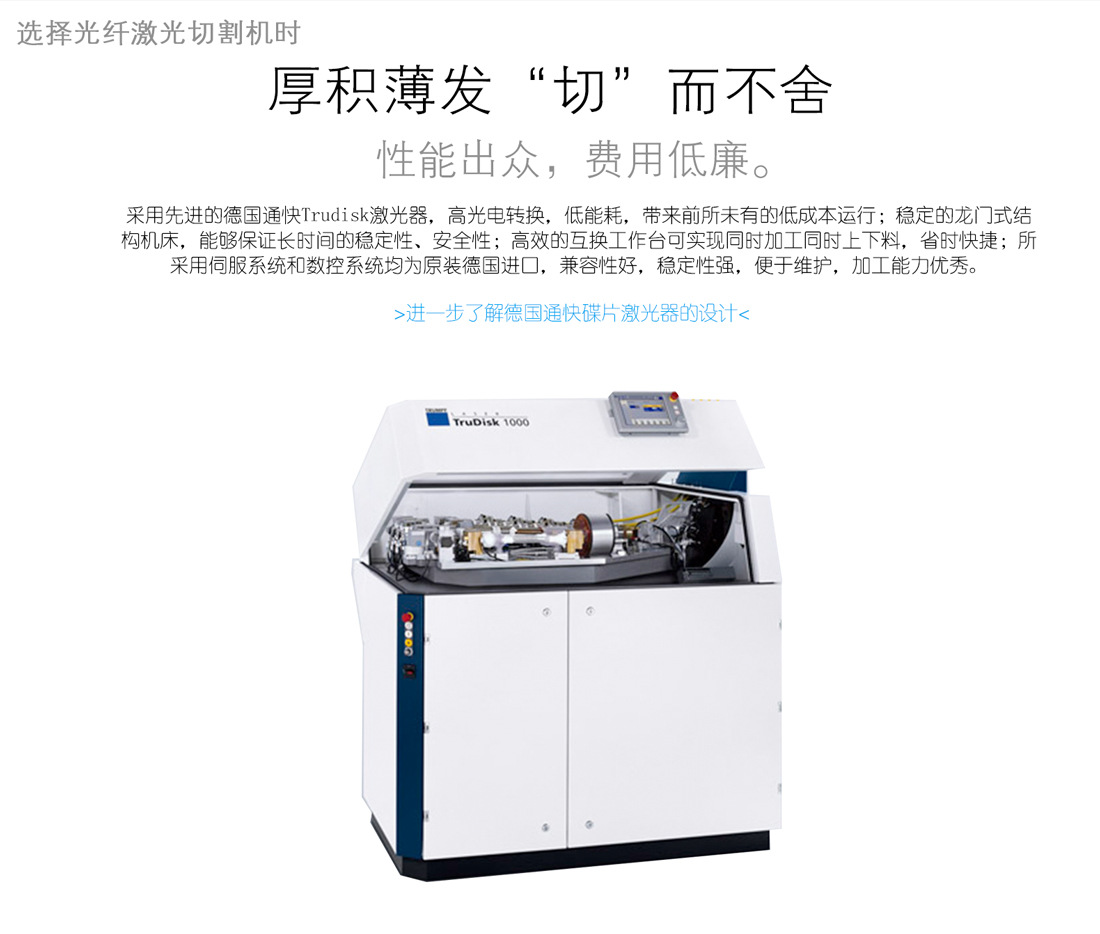

本設備采用先進的第三代CO2激光器，節能省電，成本低，光路穩定，移動式龍門結構機床，，能夠保證長時間的穩定性、安全性；移動式交換平臺可實現同時加工同時上下料，省時快捷；所采用伺服系統和數控系統均為原裝進口，兼容性好，穩定性強，便于維護，加工能力優秀。

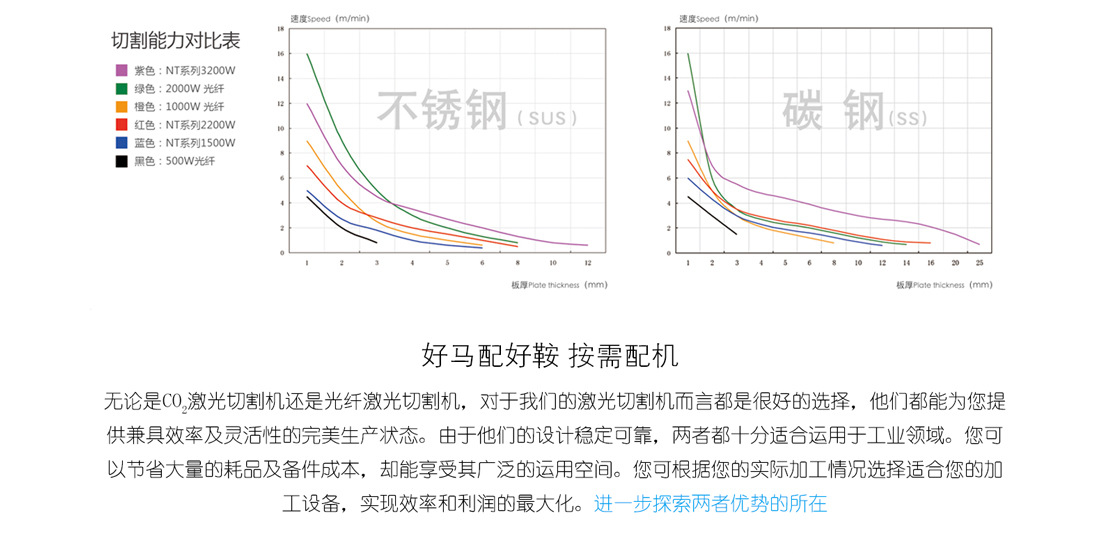

加工能力

材料/極限厚度/功率

2200W

3200W

4200W

碳鋼

12mm

16mm

20mm

不銹鋼

6mm

8mm

10mm

應用行業

鈑金加工、模切板加工、電子、電器、航空、航天、機械制造、電梯、汽車、輪船、電器制造、工具加工、地鐵配件、石油機械制造、食品機械、工藝禮品、工具加工、裝飾、廣告、金屬對外加工等各種制造加工行業。

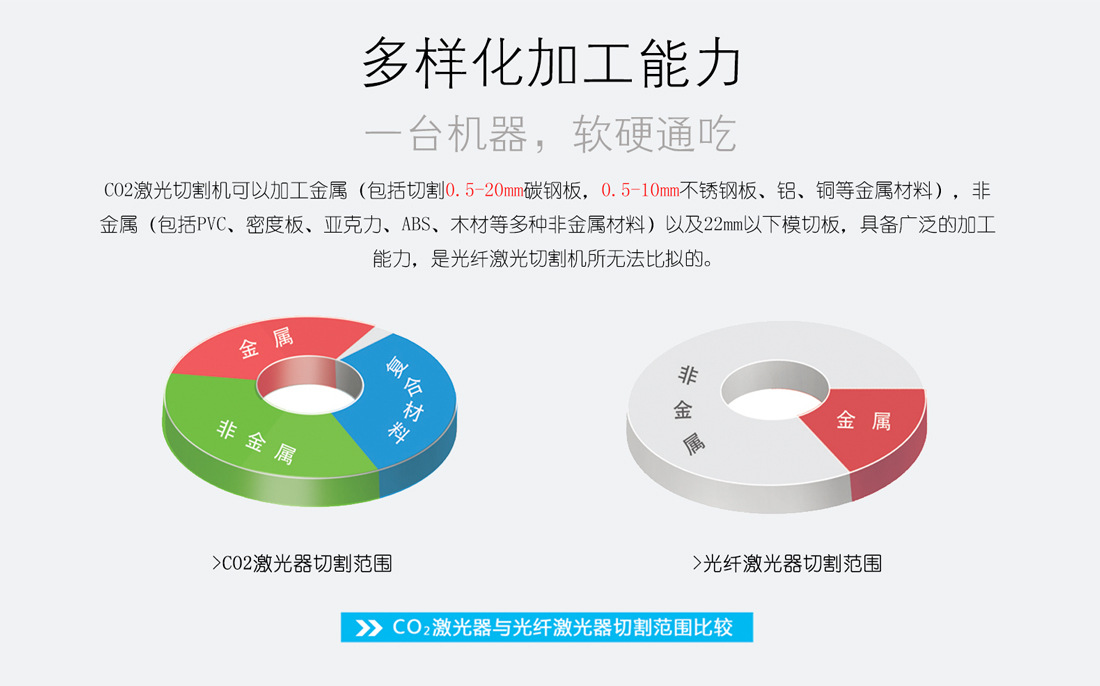

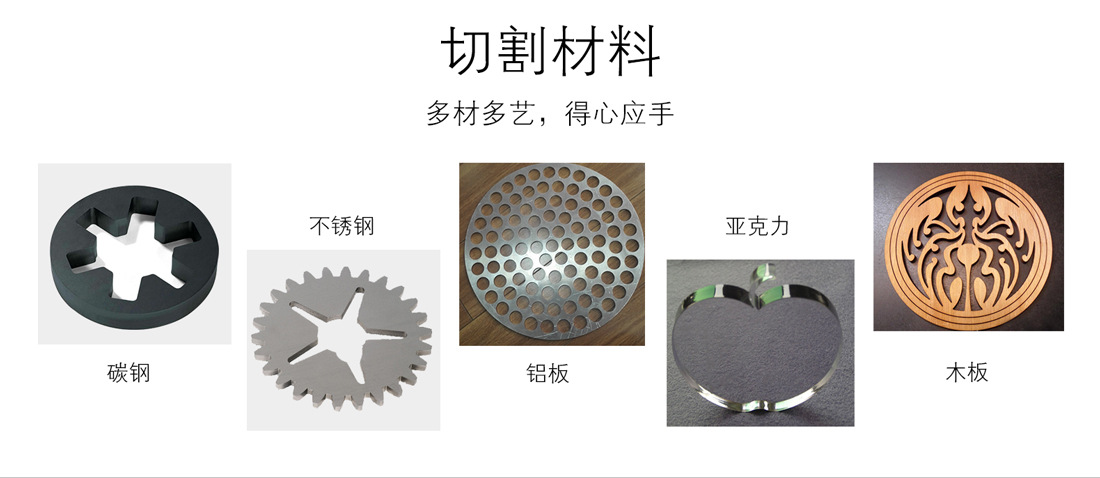

適用材料

主要用于碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、酸洗板、鍍鋁鋅板、銅等多種金屬材料的快速切割；可優質切割0.5~18mm碳鋼板，0.5~10mm不銹鋼板，22mm以下模切板，還可切割PVC、密度板、亞克力、ABS、木材等多種非金屬材料。

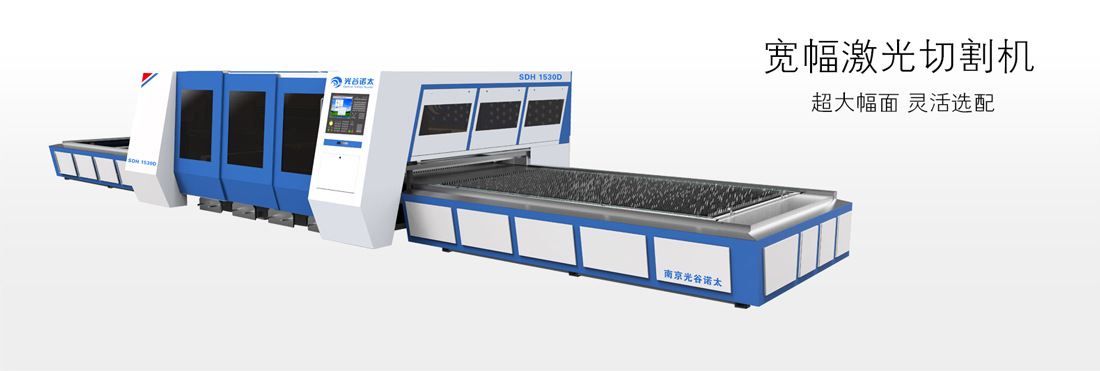

龍門式主要特點
◆采用為先進的第三代懸掛式龍門飛行光路技術，中間驅動，精度高。
◆高剛性的機床底座，能夠保障長時間和高功率的切割。
◆精密齒輪、齒條中間傳動，速度快。
◆機床側向開放，人機接近性好。
◆采用高性能鋁鎂合金鑄鋁懸掛梁，重量輕，具有高的加速度。
◆采用U軸光路補償技術，確保了加工區域光束直徑的恒定。

◆采用了集中潤滑裝置，通過系統控制自動對傳動部件進行自動潤滑，從而確保了傳動部件的精度及使用壽命

主要技術指標

序號

性能指標參數

1

加工幅面（長×寬）

3000mm×1500mm（3000*2000）

2

X軸行程

3050mm

3

Y軸行程

1550mm（2050）

4

Z軸行程

150mm

5

ｘ、ｙ軸定位精度

≤±0.05mm

6

ｘ、ｙ軸重復定位精度

≤±0.01mm

7

X、Y軸定位速度

48 m/min(SDH1530D)

8

切縫寬度

≤0.2mm （板厚5mm）

9

切口粗糙度 （鋼板）

≤6.3um （板厚5mm）

10

切割工件加工精度

±0.05mm/1000mm（鋼板）

11

切割板材厚度范圍

0.5—16mm（鋼板），30mm以下木板，8mm以下不銹鋼。

12

小設定單位

0.001 mm

13

整套機床占地面積

5065x2500mm

14

機床重量

7000Kg

15

數控系統：

德國進口PA-8000

16

工作臺載重：

800kg

17

總裝機容量：

53KVA

18

相數：

3

19

電源額定電壓：

380V

20

頻率：

50Hz

21

總電源防護等級：

IP54

售后服務

本公司對合同產品提供一站式服務，壹年全免費保修，終身免費維護；保修期外也只收取所要更換的配件成本費，不收取其它人工和差旅等任何費用。

公司國內有24個辦事處，每個辦事處均配備維修工程師、維修車輛和常用備件。保證在接到用戶維修電話后時間派出合格工程師到機器現場排除故障，以保證用戶的生產順利進行，國內客戶響應時間為24 小時。
