供應ZD主起升電機 ZDM112-4/0.4KW電動葫蘆錐形電機

ZD電動葫蘆起升電機

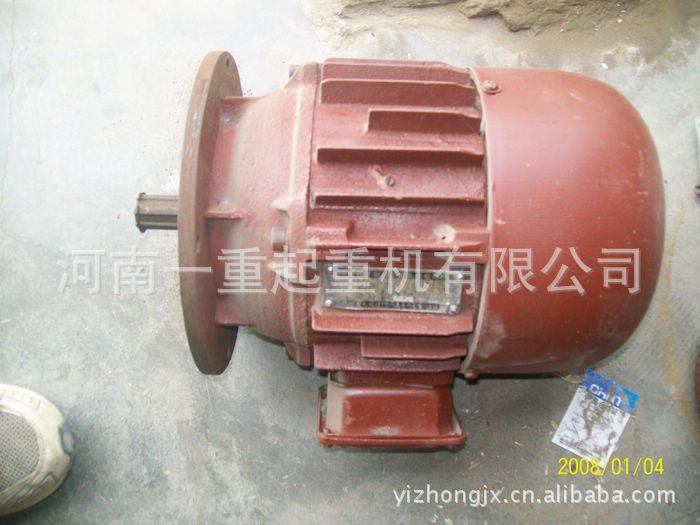

ZD112-4/0.4KW電動葫蘆錐形電機

ZD型錐形轉子三相異步電動機是電動葫蘆的起升電機，本系列電動機不附加任何電磁設備，具有自動剎車功能，即在切斷電源時，依靠轉子上壓力彈簧產生摩擦力矩制動可使電機在短時間內停止轉動。該電機起動力矩大、制動可靠，可頻繁起動。2000年8月通過ISO9001國際質量體系認證。

　　本系列電動機適用于要求起動力矩較大及制動力矩較大的驅動裝置，如電動葫蘆、電動小車及大車運行機構，也適用于起重運輸機械、機床、生產流水線和其他要求迅速制動的場合中使用。

一.產品概述

ZD系列電動機是一種不附加任何電磁設備自行制動的電動機，具有結構緊湊體積小，重量輕等優點。設計和制造均符合國家有關規定的要求，2000年8月通過ISO9001國際質量認證。

各部零件均經精密加工和檢驗，制動部分保證在滿載情況下迅速剎住，停止轉動，并能頻繁的起動和運轉。

本系列電動機適用于快速制動與需要頻繁制動的場合，加電動葫蘆，電動小車及大車運行機構，倉庫自動化及軍訓打靶設施等。

二.結構

本系列電動機為自冷式，前端蓋有連接法蘭。

定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。

電動機的絕緣等級B級。

轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。

風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。

三.制動原理

在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

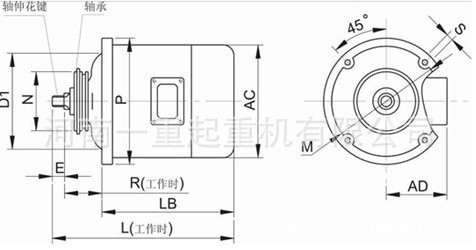

四.ZD系列產品平面圖

ZD112-4/0.4KW電動葫蘆起升電機 ZD121-4/0.8KW電動葫蘆起升電機

ZD122-4/1.5KW電動葫蘆起升電機 ZD131-4/3.0KW電動葫蘆起升電機

ZD132-4/4.5KW電動葫蘆起升電機 ZD141-4/7.5KW電動葫蘆起升電機

ZD151-4/13KW電動葫蘆起升電機 ZD152-4/18.5KW電動葫蘆起升電機

ZD162-6/18.5KW電動葫蘆起升電機 ZD162-4/24KW電動葫蘆起升電機

ZDY111-4/0.2KW電動葫蘆運行電機 ZDM111-4/0.2KW電動葫蘆運行電機

ZDY112-4/0.4KW電動葫蘆運行電機 ZDM112-4/0.4KW電動葫蘆運行電機

ZDY121-4/0.8KW電動葫蘆運行電機 ZDY121-4/0.8KW電動葫蘆運行電機

ZDY122-4/1.5KW電動葫蘆運行電機 ZDM122-4/1.5KW電動葫蘆運行電機

ZDY23-4/2.2KW電動葫蘆運行電機
