不銹鋼卡壓式管件卡壓工具 不銹鋼壓管工具鉗 卡壓鉗 銅管

基本上，薄壁不銹鋼管道的施工流程包含：
切割、修邊、彎管(可選)、連接、測試。

如同大多數其它金屬管道，薄壁不銹鋼管在銷售運輸中為標準長度的直管道形式，在對管道系統進行配管和連接施工等之前，應按施工圖要求切割成所需長度的直管。鑒于在施工工地主要以手動或低速電動金屬機械切割不銹鋼管，在切割斷面總會有不同程度的毛刺產生于管壁內/外，甚至管口變形或不平整。修去毛刺和管口光平整是在進行管道連接前的必要工序。由于不銹鋼管道的剛性較強且絕大多數的工地上并不具備專業管道成形設備，隨著越來越豐富的管件供應，彎管施工的需求在逐漸下降，主要集中于小口徑管(DN25以下)的施工。對薄壁不銹鋼管的彎曲弧度及管壁成形的控制，是彎管施工過程中的要點。高質量的彎管成形施工對節省管件成本和減少連接施工是有幫助的。作為主要決定管道系統密封性的關節部位施工，管道的連接技術與施工質量顯得尤為重要。

在薄壁不銹鋼管的連接施工中，由于管壁較薄，故基本上不采用套絲連接。

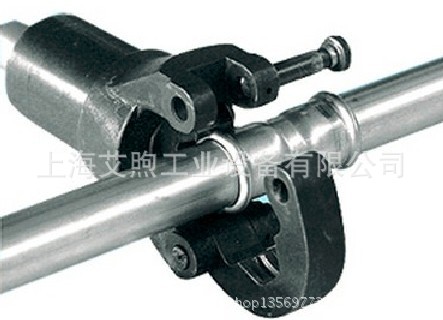

目前在中小管徑(DN100及以下)的連接主要采用壓接技術 (Press Joint)，是經由配套壓接管件(Press Fitting)和專業壓接工具(Press Tool/Jaw)，進行現場施工的機械連接方式，施工便捷快速標準化。通過對不銹鋼管-管件-密封材料三者施加徑向壓力從而使內置密封材料及管件產生適度擠壓形變，從而具備一定的耐壓（水壓/氣密）和抗震動及抗拉拔功能。高質量專用壓接管件及其配套高精度專業壓接工具是保障壓接連接施工質量的關鍵。

中大管徑(DN100及以上)的連接主要采用溝槽式(Groove Joint with Coupling)或法蘭式(Flange Connection) 機械連接技術。經由專業滾溝工具(Roll Groover)在管壁上加工出標準規格的溝槽，結合配套內置密封材料的卡套，通過緊固螺栓將兩根管子在溝槽中固定并適度壓緊其中的密封材料，從而具備一定的耐壓（水壓/氣密）和抗震動及抗拉拔功能。高質量專用溝槽卡套/法蘭件及其配套高精度專業滾溝工具是保障溝槽/法蘭連接施工質量的關鍵。

作為非機械連接技術，薄壁不銹鋼管的焊接-氬弧焊(Argon Arc Welding)可以在各種管徑連接的施工中使用。但是由于焊接操作對施工場地/焊接設備器材/操作人員均有相當高的專業要求，耗費的時間與成本較高，故主要在對一些有較高耐壓和強度要求，或不適用密封材料的特種管道系統施工中采用。薄壁不銹鋼管道系統的檢查驗收，施工現場主要針對水壓/氣體密封性進行打壓測試，施工人員采用專業水壓泵/氣壓泵（手動/電動）接入管道系統中，注入一定壓強的水或氣體并靜態保持規定時間，檢查官道系統有無滲漏。

不銹鋼卡壓鉗 不銹鋼管件卡壓鉗 液壓壓管鉗
1.設計新穎、操作簡單、使用方便。

2.不繡鋼管件專用工具液壓式壓接、六角形設計、不容易脫落。

3.雙速裝置將壓?？焖偎偷綁航庸?，壓接力上升，然后自動轉換到低速，在完成壓接過程種既省時又省力。

4.壓接頭部可自由旋轉180度，可在較窄地方工作。

5.內有調壓閥，當壓力達到設定壓力時自動泄壓，防止工具過壓損壞。

6.壓模尺寸不同可另外訂做.分體式可配置液壓泵浦:CP-700A CP-700B CP-800

卡壓鉗 圓形IT 校直器/整形工具
1、可調換模具，同一把工具上可壓接DN16、DN22不同規格的管件。
2、適用于不銹鋼薄壁家裝給水管道。
3、模具規格：DN12、14、16、18、20、25、32等。
4、包裝：5套/扎，每套用一個紙盒包裝。

重量：4.8KG
用途：適用于鋁塑復合管，卡壓式連接

壓接范圍：16mm、20mm、25mm、32mm
1/2"、5/8"、3/4"、1"
出力：70KN
電池電壓：12V
電池容量：2.0AH
配件：
電池：2塊
充電器：1個
口模：16mm、20mm、25mm、32mm
1/2"、5/8"、3/4"、1"
塑盒包裝
　　省時省料的CSR2工具可用于尺寸為1 1/2〞和2〞的K型退火銅件，抓住線圈的一端，

快速解開然后重新纏繞在橢圓型的管件上或沿其伸長方向隨意打些小結，這樣刀片便可以

沿路線或接頭將其完全密封起來?；鸹ㄉ蓵r仍可安全握住工具，并可將其與銅件對準以

便夾合。管件過濕或較緊的狀態下，可采用重型3/4〞RCR3/4和1〞RCR1工具將其弄直并整

形。RCR341工具CR3/4和RCR1具有同樣的特性，它們帶有的鉗夾適用于所有管徑。

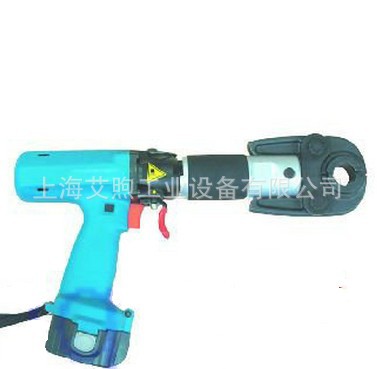

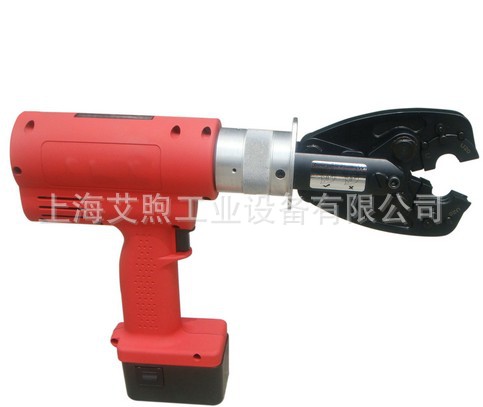

手動、電動卡壓式工具
五金工具有限公司 專業生產手動、電動卡壓式工具主要用于電力系統端子壓接，管道系統

不銹鋼卡壓式管件壓接、鋁塑管以及PEX管系統的壓接，制冷安裝用擴孔鉗、脹管鉗等
壓接能力：16-32mm
用于鋁塑管、PEX管卡壓式接頭的連接的專用卡壓工具
工具短小，緊湊，適用于狹窄的工作場合
輕便、耐用的設計比傳統工具輕50%
用途：銅管/不銹鋼管卡壓式連接電池
壓接范圍：DN12、14、16、18、20、25、32等 1/2"、3/4"、1" 2〞
配件：
電池：2塊
充電器：1個
口模：16-32mm 1/2"、3/4"、1" 2〞

卡壓式不銹鋼水管介紹

一、執行標準：

GB/T 19228.1-2003《不銹鋼卡壓式管件》；

GB/T 19228.2—2003《不銹鋼卡壓式管件連接用薄壁不銹鋼管》；

GB/T 19228.3-2003《不銹鋼卡壓式管件用橡膠O型密封圈》。

二、應用領域：

主要應用在給排水、熱水、冷水、直飲水等領域。

三、主要規格：

通徑（DN）

英制

管子外徑(mm)

外徑公差

壁厚(mm)

壁厚公差

15

?″

15.88

±0.10

0.8

±0.08

20

?″

22.22

±0.11

1.0

±0.10

25

1〞

28.58

±0.14

1.0

±0.10

32

1?″

34.00

±0.18

1.2

±0.12

40

1?″

42.70

±0.21

1.2

±0.12

50

2〞

48.60

±0.27

1.2

±0.12

65

2?″

76.1

±0.38

2.0

±0.20

80

3〞

88.9

±0.44

2.0

±0.20

100

4″

108.0

±0.54

2.0

±0.20

注：材質為304不銹鋼，水管表面鈍化酸洗，水管長度為6米/支；采用卡壓連接,與本廠卡壓管件配套使用。

卡壓式不銹鋼管件介紹

一、執行標準：

GB/T 19228.1-2003《不銹鋼卡壓式管件》和GB/T 19228.3-2003《不銹鋼卡壓式管件用橡膠O型密封圈》。

二、產品規格：

DN15-DN100為卡壓連接，DN125以上為卡箍、焊接或者法蘭連接；與水管配套使用。

三、技術特點：

1、連接安全：卡壓式連接強度高，抗振性好。

2、施工便利：采用專用的液壓工具，卡壓連接即可輕松完成，省時、省力、省費用，而且一次安裝成功率高。

3、衛生環保：管材管件全部采用304或316不銹鋼材料，密封圈采用氯化丁基橡膠或硅橡膠，衛生環保性能好，而且使用壽命長。

4、兼容性強：卡壓式管件規格品種齊全，可與各種閥門、水嘴、水表、水泵等配用，并能與既有的各種管道系統實行連接。

5、安裝方式：卡壓式不銹鋼管道系統外形美觀，可明裝提高裝飾效果，也可以暗裝，滿足CECS153-2003《建筑給水薄壁不銹鋼管道工程技術規程》的嵌入式安裝技術要求。

6、經濟實用：50年－70年的使用壽命設計和高可靠性設計，在建筑物使用期內，幾乎不需要對管道系統進行更新維護，大量節約了使用成本，將各種損失降低到極限。

四、應用領域：

廣泛應用于給排水、冷熱水、直飲水、供暖、空調、消防、燃氣等民用低壓流體輸送，也可以用于醫藥、飲料、食品、化工等行業的低壓流體輸送。
