專業批發 SJ-65單螺桿擠出機 塑料管擠出機 三色擠出機

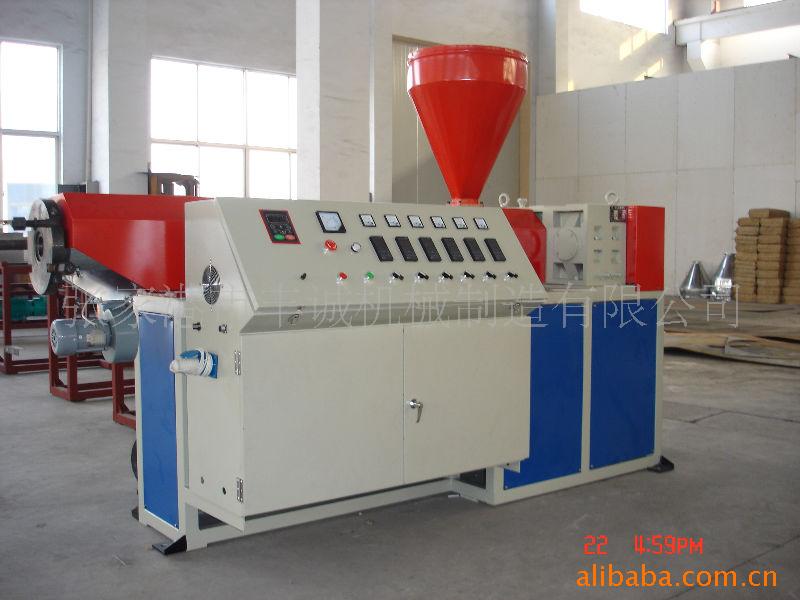

SJ65/25單螺桿擠出機

1)、機架

采用型鋼及板材焊接而成,并經回應力處理,有較高的鋼性,變形小。

2)、齒輪箱

產品設計采用ZBJ19009-88所規定的技術規范,齒輪和軸類零件采用高強度合金鋼材質,齒輪精度高,齒面硬度好,在空心軸輸出端配置有超規格的推力軸承,承受螺桿的后推力,軸承和油封等主要標準件皆采用國內優質產品,整機承載能力較高,傳動平穩,噪音低,效率高。

A．減速比:12.5:1

B．輸入功率:22-30KW

C．采用硬齒面磨削齒輪,低噪高壽,運行可靠

D．強制油循環潤滑系統

3)、料筒及螺桿

A．料筒及螺桿材料均為38CrMoAlA優質氮化鋼

B．氮化層深度:0.4-0.7mm,氮化硬度:螺桿850HV,料筒930HV

C．螺桿直徑:65mm

D．螺桿結構：專用型

E．長徑比:L/D=25:1

F．螺桿轉速:10～90rpm

G．螺桿螺棱表面粗糙度:0.4um

H．料筒內表面粗糙度:0.4um

4)、加熱系統(加熱器)

A．機筒采用4組加熱器，機頭另備2區加熱器

B．加熱電源:3-AC3800V,50HZ,

C．加熱器外覆不銹鋼安全罩

5)、冷卻裝置

A．機筒用5組離心風機冷卻，JF-150型/區

B．風機電源:3-AC380V,50HZ,

6)、主電機

A．電機功率:22KW 型號Y

B．電機與主機一體安裝，運行穩定振動小

C．電源:3-AC3800V,50HZ,

D．電機同步轉速1500rpm

7)、產量： 60KG～100KG/h

8)、機頭法蘭:

A．鍛45#鋼精加工而成,與機頭裝置內六角螺栓聯接

B．表面發黑處理

9）、電氣控制柜：

A.電氣控制柜臥式電控柜，表面噴塑處理，與擠出機一體安裝美觀緊促。

B.調速控制器:HOLIP變頻調速無級調速控制

C.溫度控制區:CHB全數字智能溫控儀

D.接觸器：西門子

F.電源:3-AC380V,50HZ
