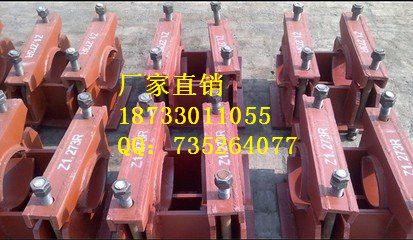

管托_滑動管托_四大管道用滑動管托

滄州龍盛管道裝備有限公司 堅持以科學管理、科技創新、誠信經營、真誠服務客戶的理念，以質量取信于上帝，靠信譽立足于市場的原則與國內外用戶真誠合作，共創美好的明天！聯系人：高偉康

支吊架設計選用說明：

管部：

1、管部中各結構型式均注有適用范圍，選用時應根據管道的介質溫度，支吊要求合理選擇，

2、有些結構型式對不同介質溫度的管道具有通用性，但各種溫度全用的材料不同，允許荷載能否滿足設計荷載的要求，

3、有些結構型式具有輕載和重載二種系列，（如D2型和D2A型）應根據管道的設計荷載正確選用，

4、管部、連接件選用表中Pmax和根部的Pjg系指管道在冷態或熱態時允許荷載，因此應按管道在不同的運行方式（包括冷、熱態）下支吊架可能出現的結構荷載來選用，

5、當設計荷載大于水平管單吊桿管部的允許荷載Pmax時，可采用將重型橫擔（D6B型），或采用三孔吊板（L4型）連接，

6、高溫高壓管道如需設置導向支架時，建議盡可能采用限位支架，以免管道承受過大的附加應力，

7、固定支架的六個復原力，如不能完全符合本設計的規定時，必需進行強度驗算后方能選用，

8、管部的吊架，連接件與根部的吊架結構均已考慮了管道水平位移所產生的水平力的影響，但管道水平位移量超過吊桿可偏移部分長度的1/20倍時，可普支吊架偏教并在工程圖中注明偏教方向和偏裝量。當偏裝仍不能滿足時則應先用單向（或雙向）滾動吊板（L9、L10型）連接，

9、當管外徑出現幾種相近的尺寸時，本設計以其中的管徑作為標準規格設計中

支座裝置除支撐重量、限制（或引導）位移、控制振（晃）動、減少推力等作用外，并具有結構簡單、承載力大、適應性強、使用壽命長、價格低廉等優點。
　　支座裝置的滑動支座的摩擦副采用聚四氟乙烯板與鏡面不繡鋼材料，與鋼摩擦副、鋼與聚四氟乙烯板摩擦副、滾動摩擦副的支座相比，具有如下特點：
　　 1．摩擦系數低：μ≤0.1；
　　 2．自潤滑性好：摩擦副間無需注油或潤滑劑，減少維護工作量；
　　 3．適應性強：適用在各種環境狀態下工作，性能穩定可靠；
　　 4．耐磨損：在正常情況下，使用壽命長達15年以上。
　　 隔熱式和保冷式支座采用保溫墊層和保冷墊層，有效地解決了管道的熱量損失和冷量損失的問題，從而保證了管道熱介質和冷介質的安全運行。
　　 一．適用范圍：
　　 1．支座按管道布置方式分為水平管式、立管式及彎管式三大類；
　　 2．支座按運行使用溫度分為熱管道、長溫管道和冷管道三大類；
　　 3．支座按使用性能分為滑動支座和固定支座兩大類；
　　 4．支座適用管道外徑25－3000mm，熱溫度0℃～560℃，冷溫度0℃～－200℃，軸向位移0－400mm，徑向位移0－200mm，荷載范圍0－2500KN
