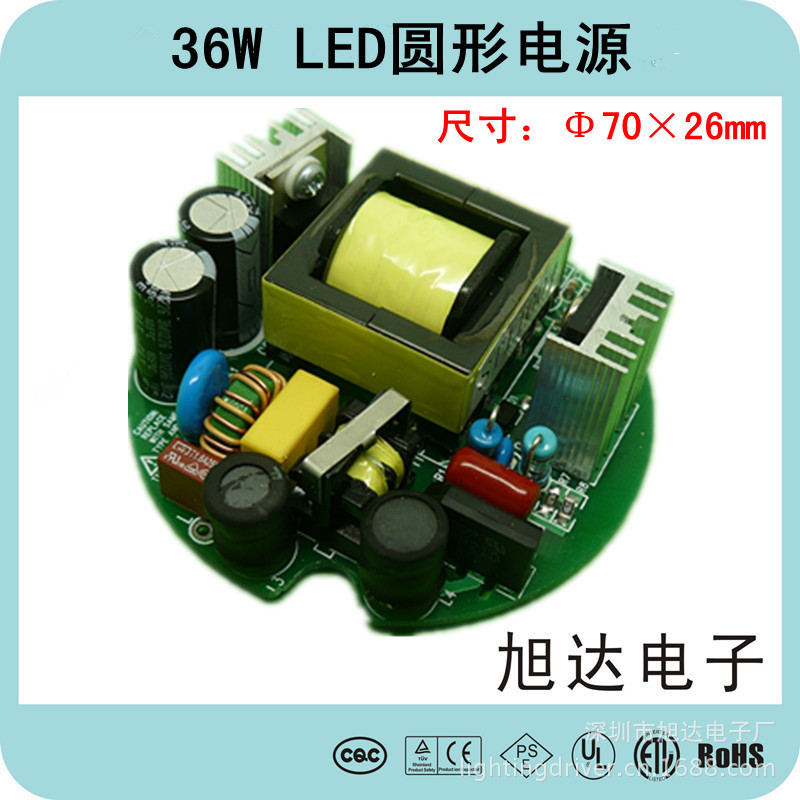

LED驅動電源 圓形LED電源板 深圳LED電源 LED恒流電源 內置電源板

【旭達電子】LED恒流驅動電源 全系列LED玉米燈電源

產品特點

1.高可靠的電路拓撲：

電路拓撲采用非常成熟的有源功率因素補償電路，功率因素補償也采用準諧振軟開關技術，開關MOS管，整流二極管都工作于軟開關狀態，有效地減小了電磁干擾的產生，極大地減小了諧波的產生，降低了元器件的電壓應力及開關損耗，提高了電源的效率及可靠性。

2.高品質的元器件：

控制芯片等IC選用ST、NXP、TI等品牌。電解電容采用日本紅寶石或臺灣冠坤等品牌。MOS管采用仙童、ST等品牌，肖特基等二極管采安森美、ST、強茂等品牌，取樣電阻采用VISHAY高精度低溫漂的合金電阻，其它元貼片電阻電容選用TDK、村田、國巨、風華等品牌件。

3.優異的電氣性能:

高效率、高功率因素、低EMI、低THD、低溫升、長壽命--平均故障間隔時間(MTBF)30,000小時，并經過100%老化測試，可靠性強。

4.完善的保護功能：

開路保護：輸出端無負載開路時。輸入端正常輸入。產品不會被損壞。

短路保護：如果輸出端出現異常造成輸出正負極短接。本產品會啟動短路保護功能、不致因為此異常造成性傷害。
過載保護：本產品恒流設計、負載在設計范圍內輸出電流會恒定不變。當輸出端負載超出設計范圍，本產品進入兩種保護狀態。
過功率保護：如果LED燈具由于發熱，功率過高，此款電源啟動過功率保護，時間保證LED燈珠避免損壞，是損失降低到。

技術參數

1.輸入特性：

*輸入電壓：AC 100-265V

*輸入頻率：50HZ-60HZ

2.輸出特性：

*輸出類型：恒流,隔離型LED驅動電源

*輸出功率：36W

*輸出電壓：DC 30-42V

*輸出電流：960mA±3%

*輪換效率：≥88%

*功率因數：≥0.95

3.工作溫度：-30℃ ～ 60℃

4.規格尺寸：Φ70×26mm（直徑×高）

5.產品認證：CE ROHS

6.適用燈具：LED吸頂燈、玉米燈等燈具

使用方法

本LED驅動電源有4根引出線，2根棕藍線是輸入線，接交流市電，棕/藍線是輸出線，棕線接LED正極（ 極），藍線接LED負極（-極）。

注意事項

【使用本電源時必須接好發光源負載后再接通電源?！?/p>

焊接電源線避免與其他焊點連錫、虛焊、假焊、短路。
1 .所有引線都避免直接接觸電容表面。
2 .裝配燈具時。請勿大力擠壓避免元件的件變形和損傷。
3 .使用環境溫度必須按照規格書與要求。
4 .電源灌膠使用時必須選用電氣性能和硬度等均適用的電源灌封膠。需要保證灌封膠的絕緣電氣性能和物理強度性能。并確認熱膨脹特性適合配套使用。
5 .電源裝配到燈具中后需要根據實際情況進行24小時以上的老化測試,以確保燈具產品質量。
6 .盡量避免電源中的電解電容外殼直接接觸到燈具的外殼。
7 .所有的電源引線必須選用高溫導線,并且避免引線受到擠壓。
8 .避免裸露引線和金屬燈殼直接接觸驅動器；

包裝運輸

電源表面有產品型號、產品名稱、適用型號。
外包裝上標志，內容包括制造廠名，產品型號，產品名稱，產品數量，包裝箱號，包裝日期.
包裝防潮，防振。
應儲存在35℃以下，濕度不大于75%的室內倉庫中。
運輸中應防雨淋，水浸，不應有劇烈振動。

可根據客戶遠近距離，和客戶具體要求進行包裝。
