一、 概述

HJMAG803是三軸高精度弱磁測量模塊。該電路由恒流源、振蕩源、加速網絡、驅動網絡、倍壓網絡、放大網絡、同步解調網絡、積分網絡、反饋網絡、偏置電路和溫度測量電路等組成。采用磁阻式傳感器電路的方法來測量周圍環境的地磁場。

由于電路中反饋網絡的存在使得該電路處于閉環系統，所以相比于傳統的磁阻式傳感器HJMAG803電路具有檢測精度高、可靠性高、穩定型好、高靈敏度和低磁場分辨率等優點，已廣泛應用于導航系統、定向和磁強測量電路等。實現了地磁信號與電壓信號的相互轉換。

二、 電原理框圖

三、 封裝形式與引出端功能

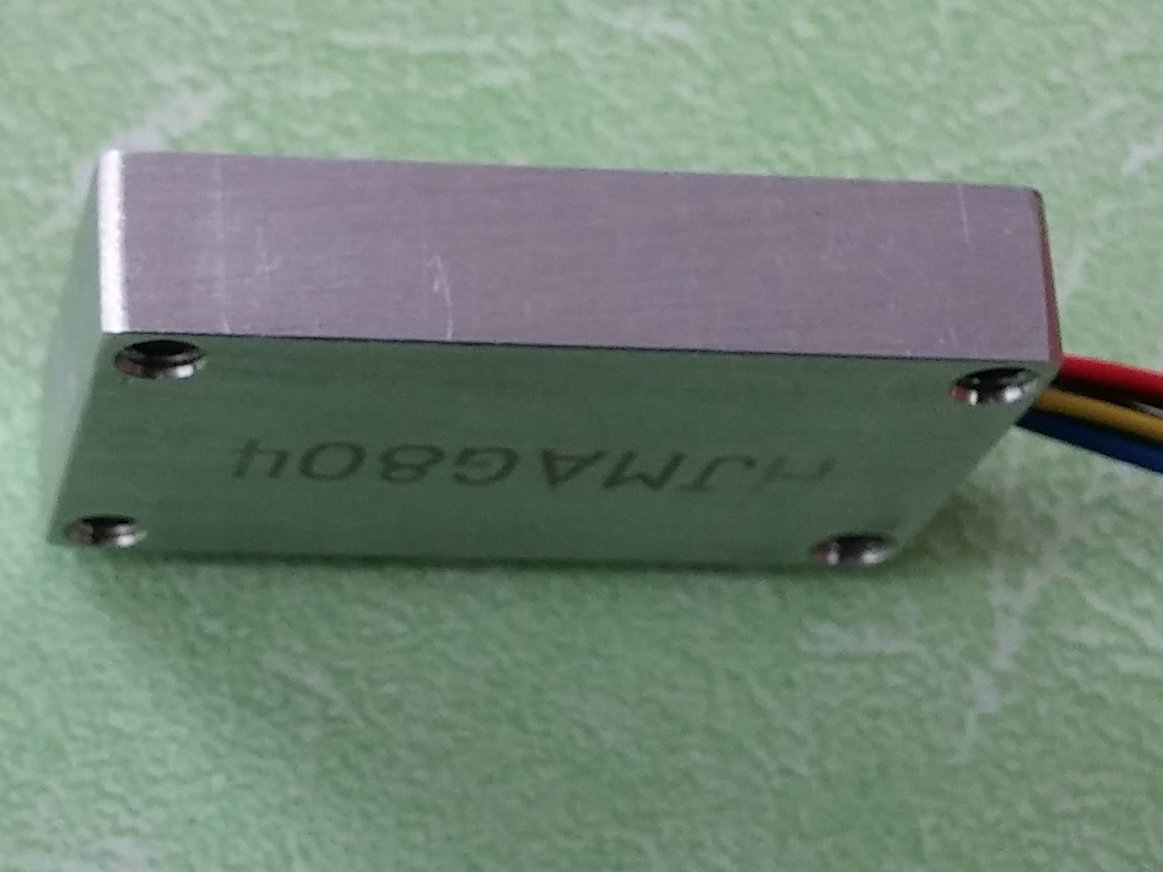

1.封裝形式：采用無磁金屬外殼封裝，外形尺寸如圖所示。（單位： mm）

2.管腳定義

引腳號

符號

功能

引腳

符號

功能

1

Vtemp

溫度測量輸出

8

OUTX

X通道輸出端

2

AGND

模擬地

7

VREF

2.5V電壓基準輸出

3

DGND

數字地

6

OUTY

Y通道輸出端

4

VDD

5V

5

OUTZ

Z通道輸出端

四、 電特性

除非另有說明，VDD= 5V, TA= 25℃

參數名稱

規范值

小值

典型值

值

測量磁場范圍

-0.6gauss

0.6gauss

噪聲

10nT

輸出電壓幅度

0.5V

4.5V

靜態電流

60mA

備注：

1.模塊正面箭頭指向為三個敏感軸方向；

2.電路正面左上角的標記為1#腳；

3.7#腳2.5V電壓基準不允許接重載/短路，否則會影響器件正常工作；2.5V也可以作為A/D轉換器的基準端使用，這樣也可以減小系統的整體誤差以及零位溫漂；

4.1nT≈0.035mV；

5.溫度測量電路： 25℃時其典型輸出電壓為0.75V，其溫度線性斜率約為 10mV/℃；

6.應選用四個通孔（Φ3）通孔上的螺絲應選用無磁螺絲固定器件，不允許用8個引腿固定；

7.由于電流能產生磁場，故布局時應避免單向大電流線靠近，以免產生噪聲/零漂；

8.耐溫≥150℃；

9.電路模塊上的AGND和DGND不能并在一起再接到電源的地上，應該從模塊上分別將這兩端用線引出后再接到電源的地上，再者若要測量模塊的幾個輸出端（如X通道輸出端）應將測量表筆的一端接到此端，另一端應接到該電路模塊的AGND端。實際使用時，應將該端與A/D轉換器的信號地（SGND）或模擬地（AGND）相連，以求減小地線噪聲，提高A/D轉換器的精度；

10.此電路的測量磁場范圍為±0.6gauss,也可以根據客戶需求將磁場的測量范圍放寬到±2gauss。
