【產品介紹】
三次諧波濾波器
● 三次諧波的產生
　　在城市建筑物供電系統中，例如醫院，公共建筑，寫字樓，銀行等，通過變壓器或者UPS供電，接有大量單相非線性負荷(例如電子醫療儀器，熒光燈，空調系統，辦公室設備等)，在相線和零線之間產生諧波電流，主要是3次諧波。
　　因為各相3次諧波電流在零線中相加，會導致很大的零線電流，甚至超過相電流值，見圖1。
　　通常一臺單相負荷不會產生很大的諧波電流，但是當多個單相負荷并聯運行時，諧波電流疊加，從而引發許多干擾問題，例如功率損失，導體發熱起火，故障跳閘等。
● 三次諧波的影響
　　對電網的影響
　　〇 零線過熱和火災危險
　　〇 功率損失增加
　　〇 電磁場干擾對電容器的影響
　　〇 功率損失增加
　　〇 共振危險
　　〇 使用壽命降低對變壓器的影響
　　〇 功率損失增加
　　〇 共振危險
　　〇 運行溫度提高
　　〇 過載對UPS設備的影響
　　〇 輸出功率減少對計算機和電子儀器的影響3次諧波的合成

　　〇 功能干擾
　　〇 數據丟失
　　〇 誤顯誤報
　　三次諧波引發的嚴重的問題是零線長期超負荷。通常情況下，零線的截面為相線截面的50%。零線的持續過熱會對電纜產生不可修復的損害，同時由于零線沒有保險絲的保護，會產生火險。

● 解決三次諧波的方法
　　湖北波宏公司主持開發出一種新型濾波器BHFA3，可以徹底消除三次諧波，從而保障電網的安全運行。
　　主要技術特點：
　　〇 同時消除相線和零線中的三次諧波電流。
〇 降低變壓器，電纜，保險絲，自動開關的溫度。
　　〇 減少變壓器，電纜和其它設備的功率損失。
　　〇 減少電磁場干擾。

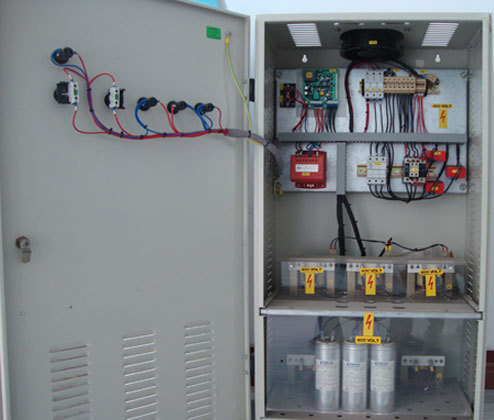

● BHFA3濾波器
　　BHFA3可以很方便的連接到變壓器或者UPS的電源線上，也可以與單相負荷的分支電路連接。
　　在BHFA3設計選型時，應確保濾波器電流大于實際三次諧波電流。
　　BHFA3也適用于UPS設備。
　　BHFA3設備充分考慮了電容性負載(例如計算機系統)的特性及保護。

● 技術數據
額定電壓 400VAC，50Hz，
3相+N線系統
防護等級 封閉式：IP30；
開放式：IP20
安裝地點 室內
環境溫度 －25℃/+40℃
輔助電路電壓 230VAC
(其它電壓按照標準)
操作模式 手動或者遙控

執行標準 濾波器：
CEI EN 60831-1/2
IEC 831-1/2，UL810
GB14549-93
控制面板：
CEL EN 60439-1
IEC 439-1/2

● 接線方式
集中濾波 分散濾波
