本款智能表特色與賣點：

1.多種型號輸入

2.熱電偶，熱電阻，傳感器等感應裝置如果和實際溫度有稍微偏差，可用偏差修正功能來修改偏差

3.實現上下溫差控制，比如：你需要80度開始加熱，加到100度停止加熱，等溫度降到80度，在升溫到100。

4.PID調節方式，自整定， 可以轉為二位式調節

5.多路輸出，如果需要報警類觸點，聯系店主

6.單排顯示，價格比雙排便宜，性能和雙排顯示的一樣

溫控儀概略：

1、測量誤差：±0.5F·S±1字，附加冷端補償誤差±1℃
2、輸入類型(輸入)：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）
3、繼電器輸出(無源)觸點容量：阻性負載7A
4、固態繼電器驅動信號：電流大于15mA空載電壓大于12V，周期約2S
5、工作電源：AC 90V～242V，50/60HZ 功耗＜3W
6、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合
7、外型及開孔尺寸（mm）:48×96×90 開孔44×92

8、本店出售的表都自帶一份說明書

XMT*308 系列智能數顯溫度調節儀

（使用此產品前，請仔細閱讀說明書，以便正確使用，并請妥善保存，以便隨時參考）
一、概述
XMT*308系列儀表為智能型單排四位顯示儀表，儀表可多種信號輸入，儀表為三鍵操作，可采用二位
式或PID控制，參數設置簡易，輸入信息方便等功能，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，
熱處理等行業的溫度自動控制系統。
二、主要技術參數
1、 測量誤差：±0.5F·S±1字，附加冷端補償誤差±1℃
2、 輸入類型（可選）：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、
J（-30～900）、T（199～400）
3、 繼電器輸出(無源)觸點容量：阻性負載7A
4、 固態繼電器驅動信號：電流大于15mA空載電壓大于12V，周期約2S
5、 工作電源：100V～242V，50HZ 功耗＜3W
6、 工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合
三、儀表面板及接線

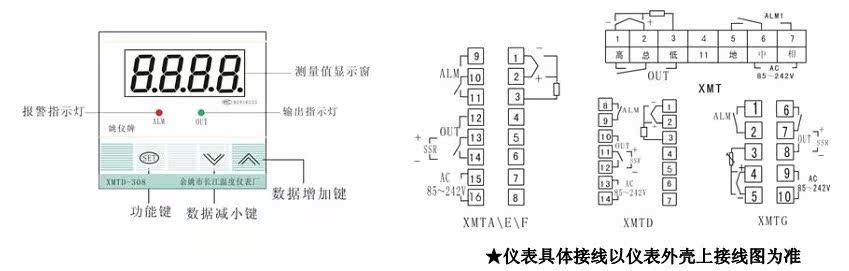

1、儀表面板（參考） 2、儀表接線（參考）

五、儀表操作
1、 按照接線圖接入電源、傳感器及控制回路后通電，儀表開始自檢，此過程持續1S。
2、 設置給定值
按▲或▼鍵3 秒進入設定值更改狀態，顯示窗將閃爍顯示給定值,按▲鍵或▼鍵修改，長按鍵可實現
快速加或減。修改完成后，按SET鍵保存退出。不按任何鍵，10秒后自動保存退出。

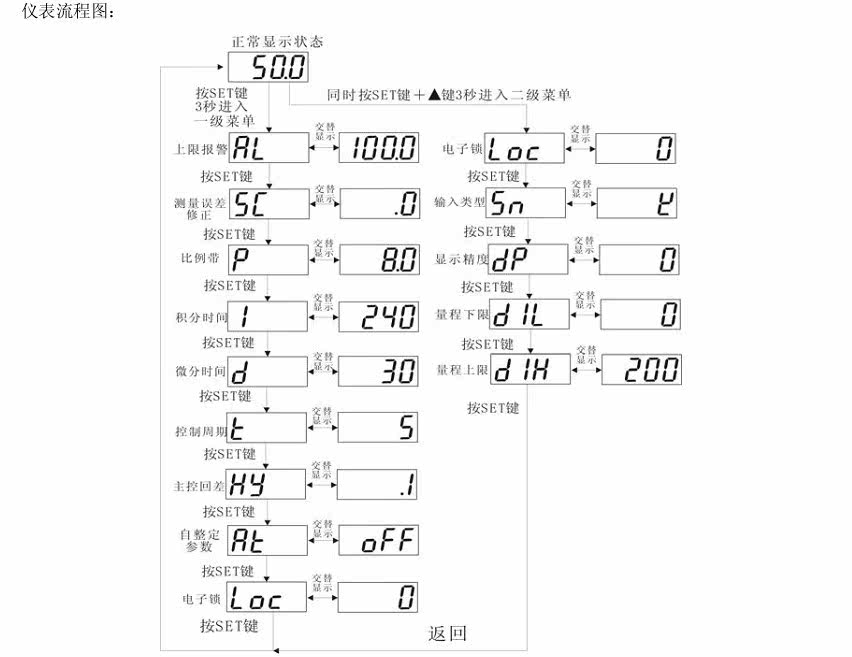

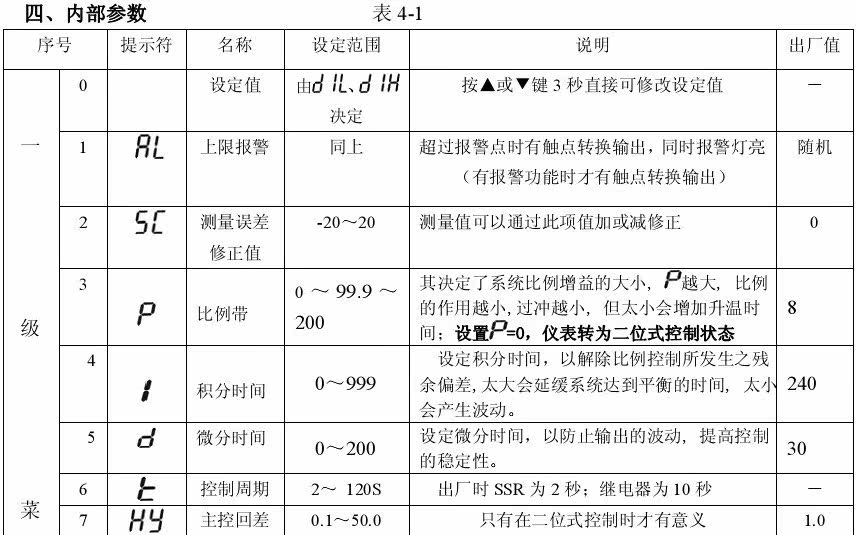

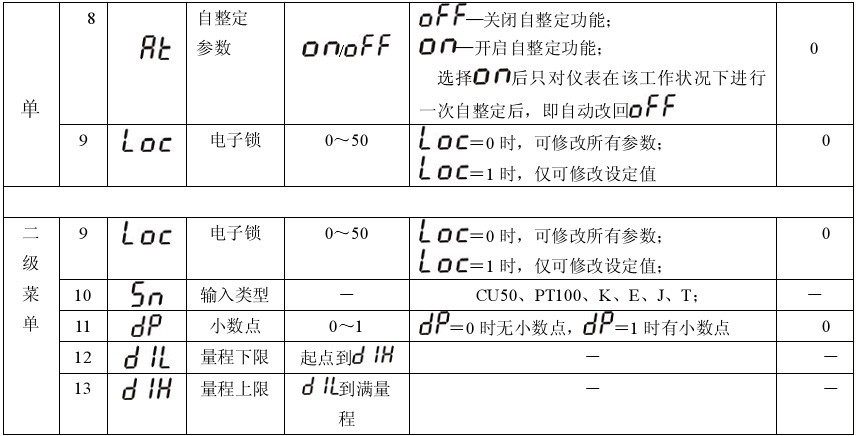

3、 內部參數設置（詳見表4-1）
(1) 一級菜單
按SET鍵 3秒進入一級菜單，顯示窗交替顯示參數符號和參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。
(2) 二級菜單
按SET鍵 ▲鍵進入二級菜單，設置方法同上。
4、 自整定
首先設置好設定值，然后進入菜單，將 AT 設置為 ON，儀表進入自整定狀態，此時儀表為位式控制，
經過三次上下振蕩之后(儀表次振蕩，測量值與符號‘AT0’交替顯示、第二次振蕩，測量值與符號‘AT1’
交替顯示、第三次振蕩，測量值與符號‘AT2’交替顯示)，儀表確定出新的P、I、D 等參數并保存，儀表
復位 (儀表依次顯示 、 ，此過程持續1秒鐘)進入控制狀態。
六、產品型號意義
XM□ □—3 □ 8 □
1 2 3 4 5 6
1: Z：單顯示型 T：顯示控制型
2:為外型尺寸標號
空: 160×80×85 開孔 156×76 A: 96×96×90 開孔 92×92 D:72×72×90 開孔 68×68
E: 48×96×90 開孔44×92 F: 96×48×90 開孔92×44 G: 48×48×110 開孔44×44
S: 80×160×85 開孔 76×156
3: 操作顯示方式：‘3’三鍵輕觸開關設定，單排數字顯示，PID控制
4: 為附加報警
‘空或0’無報警； ‘1’上限報警； ‘2’下限報警
5：輸入信號類型: ‘8’輸入信號自由互換
6:后綴 空：繼電器輸出 G：固態繼電器輸出 T:時間控制
A：單相過零觸發 K：RS485通訊 D：大屏顯示
七、故障分析及排除
XMT*308儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的
故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當地代理商

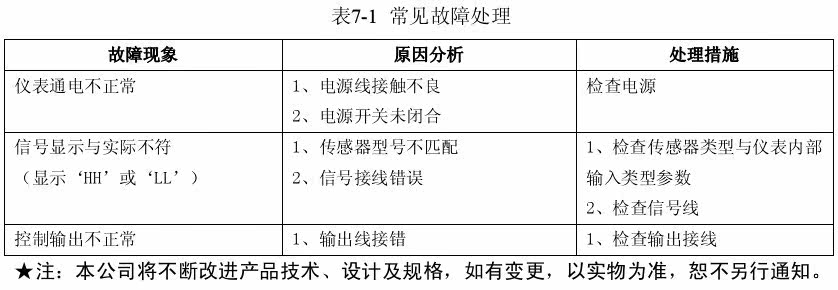

或者與我們聯系。表7-1是XMT*308儀表在日常應用中的幾個常見故障：
